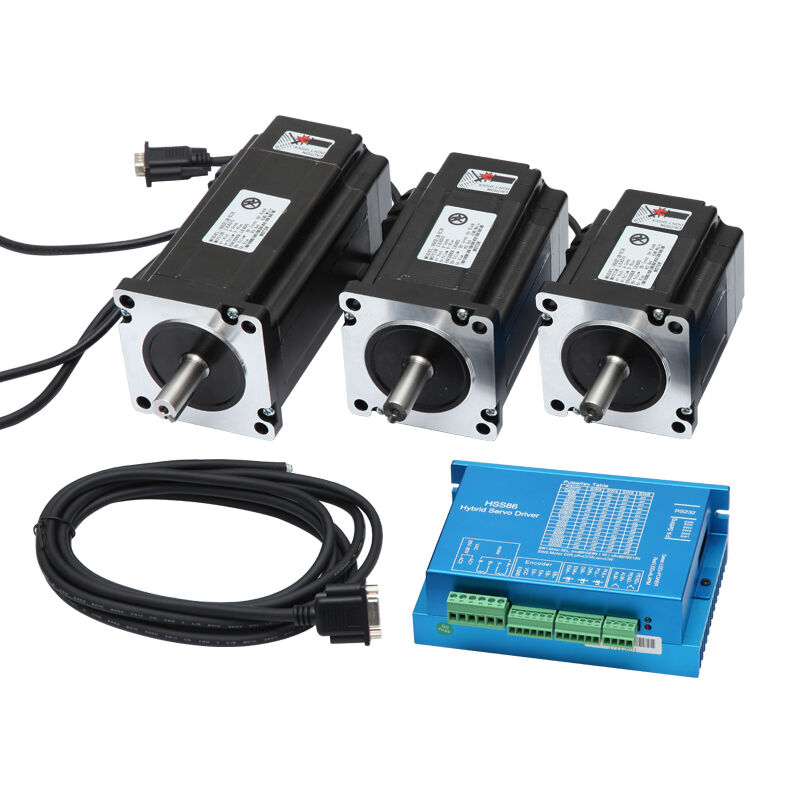

الأنابيب محرك خطوة NEMA 34 يُعَدُّ أحد أكثر مكونات التحكم في الحركة متانةً واحترامًا على نطاق واسع في مجال الأتمتة الصناعية اليوم. فحجمه المادي وتصميمه الداخلي ومواد تصنيعه تتكامل معًا لإنتاج محركٍ قادرٍ على التحمل في ظروف التشغيل الصعبة بشكلٍ أفضل بكثيرٍ من البدائل ذات الإطارات الأصغر. وبفهم الطريقة التي يسهم بها هيكله في تحقيق المتانة، يمكن للمهندسين وفرق المشتريات اتخاذ قراراتٍ أكثر ذكاءً بشأن المعدات، ما يضمن عمرًا أطول لها.
يُبنى كل محرك خطوي من نوع NEMA 34 حول لوحة أمامية قياسية بمسافة ثقوب تثبيت مقدارها ٨٦ مم، لكن القصة الحقيقية للمتانة تمتد بعيدًا جدًّا عن الأبعاد الخارجية. فمنذ القلب المصنوع من الصفائح المعدنية للمحطة الثابتة، وصولًا إلى لفات النحاس الدقيقة التصنيع، ومن المحامل عالية الجودة إلى الغلاف المغلق بإحكام، يلعب كل عنصر من عناصر التصميم دورًا محدَّدًا في إطالة عمر الخدمة والحفاظ على أداءٍ ثابتٍ تحت الإجهادات الميكانيكية والحرارية. ويستعرض هذا المقال هذه العناصر البنائية تفصيليًّا لكي تفهم بالضبط السبب الذي يجعل المحرك الخطوي من نوع NEMA 34 يستحق سمعته في الموثوقية طويلة الأمد.
هيكل المحرك الخطوي من نوع NEMA 34 وتصنيع غلافه
الهيكل الفولاذي والصلابة الهيكلية
يتميز محرك الخطوات من نوع NEMA 34 بغلاف مصنوع من الفولاذ عالي السماكة أو سبيكة الألومنيوم، وهو أثخن وأكثر صلابةً بكثيرٍ من أغلفة المحركات ذات الإطارات الأصغر. وتضمن هذه المتانة البُنية منع التشوه الناتج عن دورات التحميل المستمر، لا سيما في التطبيقات التي تتطلب تسارعًا وبطئًا عاليَيْن. كما يساعد الإطار الصلب على امتصاص الاهتزازات، مما يحمي المكونات الداخلية من إجهادات التعب التي تتراكم عادةً على مدى آلاف ساعات التشغيل.
يتم تشغيل غلاف محرك الخطوات من نوع NEMA 34 بدقة عالية ضمن تحملات ضيقة جدًّا، لضمان بقاء الفجوة الهوائية بين الدوار والمكبس ثابتةً ومتسقة طوال عمر المحرك. وأي انحراف في هذه الفجوة قد يؤدي إلى توزيع غير منتظم للقوة المغناطيسية وارتداءٍ أسرع. وتحمي التحملات الضيقة في تشغيل جسم محرك الخطوات من نوع NEMA 34 من هذا النوع من عدم المحاذاة، وتحافظ على الكفاءة الكهرومغناطيسية مع مرور الزمن.
تبدد الحرارة عبر هيكل المحرك
تُعَدّ إدارة الحرارة عاملًا حاسمًا في تحديد مدة صلاحية أي محرك خطوي من نوع NEMA 34. ويسمح الحجم الأكبر لمساحة السطح في هيكل المحرك ذي القطر ٨٦ مم بتفريغ حراري سلبي أكبر مقارنةً بهياكل المحركات الخطوية الأصغر. وهذا يعني أن المحرك الخطوي من نوع NEMA 34 قادرٌ على تحمل مستويات تيار متواصل أعلى دون التعرُّض للتدهور الحراري الذي يُقَصِّر عمر عزل اللفائف. وفي التطبيقات ذات دورة التشغيل العالية، ينعكس هذا الميزة الحرارية مباشرةً في ازدياد العمر التشغيلي للمحرك.
وتضم بعض تكوينات المحرك الخطوي من نوع NEMA 34 أسطحًا خارجية مزوَّدة بزعانف أو نقوش تحسِّن بشكلٍ إضافي التبريد بالحمل الحراري. وهذه الخيارات التصميمية مقصودةٌ بدقة، وتضمن بقاء المحرك الخطوي من نوع NEMA 34 ضمن نطاقات التشغيل الحرارية الآمنة حتى عند تركيبه داخل غلافٍ محدود التهوية.
صفائح اللب المغناطيسي (الستاتور) وجودة اللفات في المحرك الخطوي من نوع NEMA 34
لب الستاتور المصنوع من الصفائح الدقيقة بدقة
داخل كل محرك خطوي من نوع NEMA 34، يتكوّن الجزء الثابت (الستاتور) من صفائح رقيقة مصنوعة من الفولاذ السيليكوني المكدَّسة بدقة، والتي تُثقب وتُلصق معًا بدقةٍ عالية. وتقلِّل هذه الصفائح الخسائر الناجمة عن التيارات الدوامية، ما يؤدي بدوره إلى خفض تولُّد الحرارة الداخلية أثناء التشغيل. وبتقييد الخسائر المقاومية والمغناطيسية، يحافظ محرك NEMA 34 الخطوي على خصائص أدائه المُحدَّدة لفترة تشغيل أطول بكثير دون أن تتعرّض المادة الأساسية لأي ضرر حراري.
يضمن عامل التكديس الضيق للصفائح في محرك NEMA 34 الخطوي أن تكون مسارات التدفق المغناطيسي ثابتةً وقابلةً للتنبؤ بها. وهذه الثباتية بالغة الأهمية لتحقيق دقة الخطوة القابلة للتكرار التي تعتمد عليها الأنظمة الصناعية. ومع تقدُّم محرك NEMA 34 الخطوي في العمر، تحافظ الصفائح عالية الجودة على خصائصها المغناطيسية بشكلٍ أفضل بكثيرٍ من البدائل ذات الجودة الأدنى، مما يحافظ على عزم الدوران ومدى الدقة الموضعية على حدٍّ سواء.
لفات نحاسية عالية الجودة والعزل
جودة لف محرك الخطوات من نوع NEMA 34 تُعَدُّ واحدةً من أبرز المؤشرات المباشرة على متانته على المدى الطويل. ويضمن استخدام موصلات نحاسية عالية النقاء، ملفوفة بكثافة متسقة وعدد دوران محدَّد بدقة، أن تعمل كل مرحلة من مراحل محرك الخطوات من نوع NEMA 34 بمقاومة كهربائية متوازنة. ويمنع هذا التوازن الكهربائي توزيع التيار بشكل غير منتظم، وهو السبب الرئيسي لفشل اللفائف مبكِّرًا في محركات الخطوات.
تُصنَّف عزلة اللفائف في محرك الخطوات من نوع NEMA 34 عادةً وفق معايير حرارية من الفئة B أو الفئة F، ما يعني أن العزلة يمكنها تحمل درجات حرارة مستمرة تتراوح بين ١٣٠°م و١٥٥°م دون أن تنهار. وتضمن هذه الدرجة العالية من العزل أن يظل محرك الخطوات من نوع NEMA 34 آمنًا وقابلاً للتشغيل حتى في ظل التغيرات الحرارية المتكررة في البيئات الصناعية. وتشكِّل جودة النحاس ودرجة العزل معًا العامل المحوري الذي يجعل محرك الخطوات من نوع NEMA 34 يتفوَّق على المحركات ذات المواصفات الأدنى من حيث المتانة.
تصميم المحامل واستقرار الدوار في محرك الخطوات من نوع NEMA 34
محامل كروية دقيقة للحمل الشعاعي والحمل المحوري
يتم تزويد محرك الخطوات من نوع nema 34 بمحامل كروية دقيقة ذات أخدود عميق على كلٍّ من العمود الأمامي والخلفي. وقد تم اختيار هذه المحامل لتحمل ليس فقط الأحمال الشعاعية الناتجة عن تطبيقات القيادة بالحزام أو التروس، بل أيضًا الأحمال المحورية الكبيرة التي تحدث في تكوينات المسمار المتري والقيادة المباشرة. كما تم مواءمة تصنيف المحامل في محرك الخطوات من نوع nema 34 مع عزم الدوران الناتج وقطر العمود الفعلي، مما يضمن استقرار الواجهة الميكانيكية طوال العمر التشغيلي المُحدَّد للمحرك.
المحامل المُحمَّلة مسبقًا بشكلٍ صحيح في محرك الخطوات من نوع NEMA 34 تلغي حركة المحور الانتقالية التي قد تتسبب في أخطاء في التموضع وتسرِّع من تآكل الختم. ويُعتبر هذا التحميل المسبق قرارًا تصنيعيًّا مقصودًا يميِّز محرك الخطوات من نوع NEMA 34 عن البدائل الرخيصة، حيث قد تصبح انحرافات المحور مشكلةً بعد استخدامٍ معتدلٍ فقط. وقد صُمِّم تجميع المحامل في محرك الخطوات من نوع NEMA 34 ليكون خاليًا من الحاجة إلى أي ضبط أو استبدال في ظل ظروف التشغيل العادية على مدى دورة تشغيل طويلة.
توازن الدوار والمحاذاة المغناطيسية
يتم موازنة دوار محرك الخطوات من نوع نِما 34 ديناميكيًّا أثناء التصنيع لتقليل الاهتزازات عند السرعات التشغيلية. وتؤدي الدوار المتوازن إلى تقليل الإجهاد الميكانيكي الواقع على المحامل وختمات العمود وغلاف المحرك نفسه. وفي محرك الخطوات من نوع نِما 34، يُحاذي الدوار بدقة مع الثابت أثناء التجميع النهائي للحفاظ على انتظام فجوة الهواء المحددة التي تضمن إنتاج العزم والكفاءة. ويتم التحقق من هذه المحاذاة وفقًا لتسامح الأبعاد الذي يمنع انحراف الأداء حتى بعد التشغيل المطوَّل.
تُختار الخصائص المغناطيسية لمادة الدوار في محرك الخطوات نما 34 أيضًا لضمان الاستقرار تحت تغيرات درجة الحرارة. فمواد مغناطيسية من نوع الأرضيات النادرة أو عالية القوة المغناطيسية المستخدمة في بعض تجميعات دوار محرك الخطوات نما 34 تقاوم فقدان المغناطيسية حتى عند التعرض لدرجات الحرارة المرتفعة والحقول المغناطيسية المتناثرة الشائعة في البيئات الصناعية. ويضمن هذا الاستقرار المغناطيسي أن يوفر محرك الخطوات نما 34 دقة خطوات متسقة طوال عمره الافتراضي.
الأسئلة الشائعة
ما الذي يجعل محرك الخطوات نما 34 أكثر متانة من محركات الإطار الأصغر؟
يتميز محرك الخطوات نما 34 بجسم أكبر وأكثر صلابة، ولفات نحاسية من درجة أعلى مع تصنيفات عزل أفضل، ومحامل أثقل مصممة لتحمل سعات أكبر من الأحمال الشعاعية والمحورية. وتعطي هذه المزايا الإنشائية معًا لمحرك الخطوات نما 34 عمرًا افتراضيًا أطول بكثير في التطبيقات المكثفة مقارنة بمحركات نما 17 أو نما 23 الأصغر.
كيف تؤثر عزل اللفات على عمر محرك الخطوات من نوع NEMA 34؟
يسمح عزل اللفات المُصنَّف وفق معايير الفئة B أو الفئة F لمحرك الخطوات من نوع NEMA 34 بالعمل عند درجات حرارة تشغيل مرتفعة دون حدوث تدهور في العزل. وبما أن فشل اللفات الناجم عن التحلل الحراري يُعَدُّ أحد أكثر أسباب فشل محركات الخطوات شيوعًا، فإن رفع درجة العزل يطيل العمر التشغيلي لمحرك الخطوات من نوع NEMA 34 مباشرةً في البيئات التي تتطلب دورات عمل عالية.
هل يمكن لمحرك الخطوات من نوع NEMA 34 تحمل الأحمال الشعاعية والمحيطية على العمود؟
نعم، فقد تم تجهيز محرك الخطوات من نوع NEMA 34 بمحامل كروية دقيقة ذات أخدود عميق ومُصنَّفة لتحمل الأحمال الشعاعية والمحيطية معًا. وتتيح هذه القدرة على تحمل كلا النوعين من الأحمال استخدام محرك الخطوات من نوع NEMA 34 بكفاءة في التطبيقات التي تعتمد على الدفع المباشر أو الدفع عبر الحزام أو المسمار القيادي، حيث تظهر كلا نوعي الحمل في وقتٍ واحد أثناء تشغيل الآلة.
