كيف يؤثِّر توافق المحرك الخطوي مع وحدة التحكم الخاصة به في دقة الحركة؟

تعتمد دقة الحركة في الأنظمة الآلية بشكل كبير على التوافق والتحسين بين المكونات الحرجة. وتشكّل العلاقة بين محرك الخطوات ومشغّله الأساس لتحقيق تحديد دقيق للمواقع في عدد لا يحصى من التطبيقات الصناعية، بدءًا من آلات التحكم العددي الحاسوبي (CNC) ووصولًا إلى طابعات ثلاثية الأبعاد. وفهم كيفية تأثير التوفيق الصحيح بينهما على أداء النظام ككل قد يُحدث فرقًا جوهريًّا بين تحقيق دقة تصل إلى مستوى الميكرون ووقوع أخطاء محبطة في تحديد المواقع. وبما أن متطلبات التصنيع الحديثة تتطلب تحكّمًا دقيقًا في الحركة الميكانيكية، فإن اختيار تركيبات متوافقة من محركات خطوات ومشغّلات، ودمجها بشكل سليم، يُعد أمرًا أساسيًّا لتحقيق النجاح.

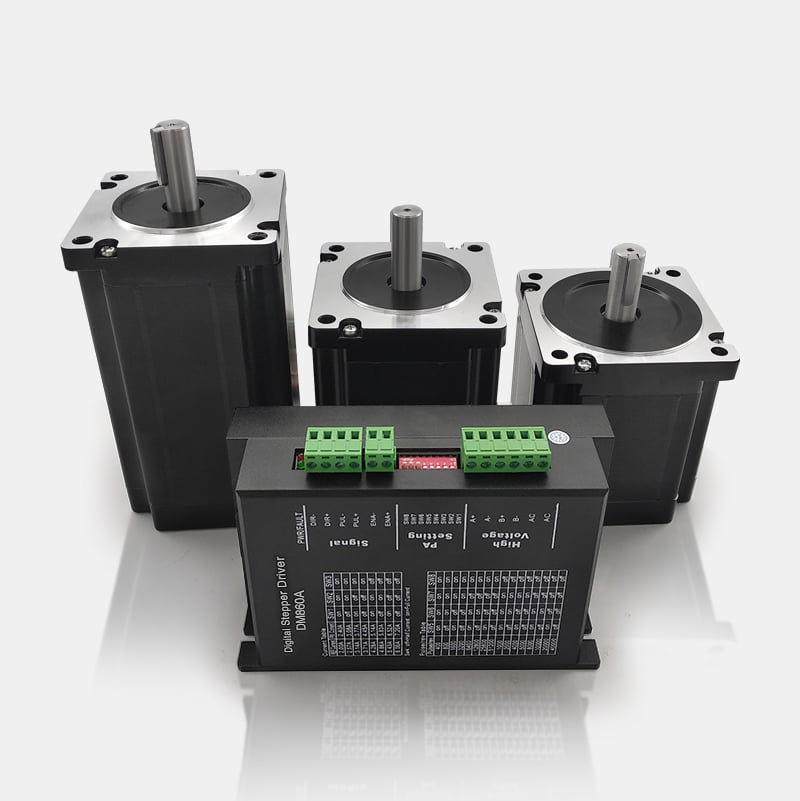

فهم المبادئ الأساسية لمحركات الخطوات ومشغّلاتها

المبادئ الأساسية لتشغيل

تعمل المحركات الخطوية وفق مبدأ تبديل المجال الكهرومغناطيسي، حيث يتحرك الدوار بزيادات زاويّة منفصلة تُسمّى «الخطوات». وكل خطوة تمثّل إزاحة زاويّة دقيقة، تتراوح عادةً بين ٠,٩ و٣,٦ درجة لكل خطوة، حسب تصميم المحرك. ويتحكم دائرة القيادة في توقيت وتسلسل نبضات التيار المرسلة إلى لفات المحرك، ما يحدّد كلاً من سرعة الدوران واتجاهه. وهذه الطريقة الرقمية في التحكم تتيح تحديد الموضع بدقة دون الحاجة إلى أجهزة استشعار للإرجاع في التطبيقات ذات الحلقة المفتوحة.

تعتمد دقة كل خطوة على عدة عوامل، منها جودة تصنيع المحرك وقدرات دائرة تنظيم التيار لدى السائق وخصائص الحمل. وعند تطابق محرك الخطوات مع السائق بشكل مناسب، يمكن للنظام تحقيق التكرار بدقة تصل إلى جزء من زاوية الخطوة. ومع ذلك، فإن عدم التطابق بين المكونات قد يؤدي إلى أخطاء مثل فقدان الخطوات أو مشاكل الرنين أو عدم كفاية العزم عند نقاط التشغيل الحرجة.

تقنيات دوائر السائق

تستخدم محركات الخطوات الحديثة وحدات تحكم متنوعة التصميم لتحسين الأداء والكفاءة. وتضمن دوائر القطع ذات التيار الثابت تدفق تيارٍ ثابت عبر لفات المحرك بغض النظر عن التغيرات في مقاومة اللفات الناجمة عن تغيرات درجة الحرارة. ويضمن هذا التنظيم إنتاج عزم دورانٍ ثابتٍ ويمنع ارتفاع الحرارة الذي قد يؤثر سلبًا على دقة التموضع. كما تتضمَّن وحدات التحكم المتطورة ميزات مثل التحكم بالخطوات الدقيقة (مايكروستيبينغ)، وخوارزميات مكافحة الرنين، والتحكم التكيفي بالتيار لتعزيز الدقة أكثر فأكثر.

تُقسِّم تكنولوجيا التَّنقْص الدَّقيق كل خطوة كاملة إلى زيادات أصغر، وعادةً ما تكون ٢ أو ٤ أو ٨ أو ١٦ أو حتى ٢٥٦ خطوة دقيقة لكل خطوة كاملة. وعلى الرغم من أن التَّنقْص الدَّقيق يوفِّر حركةً أكثر سلاسةً وانخفاضاً في الاهتزاز، فإن التحسُّن الفعلي في دقة التموضع يعتمد على جودة محرك الخطوات ووحدة التحكُّم فيه معاً. وتستخدم وحدات التحكُّم عالية الجودة خوارزميات متقدِّمة للتحكُّم في التيار للحفاظ على دقة المواقع الوسيطة، بينما قد تعاني التنفيذات الأقل جودةً من عدم خطية وانخفاض عزم التثبيت عند المواقع الدقيقة.

المواصفات الحرجة التي يجب مطابقتها لتحقيق الأداء الأمثل

توافق تصنيف التيار

يؤثر التوافق الحالي بين محرك الخطوات ومشغّله تأثيرًا مباشرًا على إنتاج العزم والأداء الحراري. ولكل محرك خطوات مواصفة للتيار المُصنَّف، وهي تمثِّل أقصى تيار آمن مستمر لكل طور. ويجب أن يكون المشغِّل قادرًا على تزويد هذا التيار بدقة مع الحفاظ على التنظيم السليم تحت ظروف التحميل المتغيرة. أما المشغِّلات الأصغر من اللازم فتؤدي إلى انخفاض العزم واحتمال فقدان الخطوات، في حين قد تتسبب المشغِّلات الأكبر من اللازم في استهلاك غير ضروري للطاقة وتوليد حرارة زائدة.

تصبح دقة تنظيم التيار مهمةً جدًّا في التطبيقات التي تتطلب أداءً ثابتًا عبر ظروف التشغيل المختلفة. ويمكن أن تؤثر تقلبات درجة الحرارة، وتقلبات جهد التغذية، وتغيرات التحميل في التيار الفعلي المُزوَّد للفتحات الكهربائية للمحرك. محرك خطوة وسائق ويُعوِّض التوافق الجيِّد بينهما عن هذه التقلبات من خلال الاستشعار النشط للتيار والتحكم بالردّ العكسي، مما يحافظ على الدقة طوال نطاق التشغيل.

اعتبارات الجهد والطاقة

يؤثر اختيار جهد التغذية تأثيراً كبيراً على خصائص الأداء عالي السرعة لأنظمة المحركات الخطوية ووحدات القيادة. فاستخدام جهود تغذية أعلى يمكّن من تسريع زمن ارتفاع التيار في لفات المحرك، ما يؤدي إلى تحسين العزم عند معدلات الخطوات الأعلى. ومع ذلك، يجب أن يبقى الجهد ضمن الحدود الآمنة لعزل المحرك ومكونات التبديل في وحدة القيادة. وتحدد العلاقة بين جهد التغذية، ومحاثة المحرك، وتكرار تبديل وحدة القيادة أقصى معدل خطوات قابل للاستخدام في تطبيق معين.

تؤثر اعتبارات تبدد القدرة على كلٍّ من عمر المكونات الافتراضي واستقرار موضعها. ويمكن أن يؤدي تبدد القدرة الزائد في المحرك أو السائق إلى انجراف حراري، ما يُغيّر الخصائص الكهربائية وقد يُضعف الدقة تدريجيًّا مع مرور الزمن. ويساعد الإدارة الحرارية السليمة — عبر استخدام مشتّتات الحرارة وتصميم الغلاف وتحسين التيار — في الحفاظ على أداءٍ ثابتٍ. ويجب أن يراعي زوج المحرك الخطوي والسائق أسوأ ظروف التشغيل الممكنة، ومنها أعلى درجة حرارة محيطة، ودورات العمل المستمرة، ومتطلبات عزم الدوران الأقصى.

تعزيز الدقة عبر تقنيات التحكم المتقدمة

جودة تنفيذ التجزئة الدقيقة

تتفاوت جودة تنفيذ التدرج الدقيق بشكل كبير بين مجموعات المحركات الخطوية المختلفة ومشغّلاتها. ويقتضي التدرج الدقيق عالي الدقة تحكُّمًا دقيقًا في التيار في طورَي المحرك معًا، بحيث تتبع منحنيات التيار أنماطًا جيبية لتحقيق مواضع وسيطة سلسة. وتسهم دقة التحويل الرقمي-التناظري في المشغّل، ودقة استشعار التيار، وعرض نطاق حلقة التحكُّم كلُّها في الأداء المحقَّق للتدرج الدقيق.

كما تؤثر خصائص تصميم المحرك في فعالية التدرج الدقيق. فالمحركات ذات الخطية المغناطيسية الأفضل وعزم التثبيت التوافقي الأدنى توفر مواضع وسيطة أكثر دقة عند تشغيلها بواسطة مشغّلات تدرّج دقيق عالية الجودة. وتحدد العلاقة التفاعلية بين التصميم المغناطيسي للمحرك وخوارزميات التحكُّم في التيار لدى المشغّل ما إذا كان التدرج الدقيق يحسِّن فعليًّا دقة التموضع أم لا، أو إن كان يوفِّر فقط حركةً أملسَ دون فوائد في الدقة.

طرق كبح الرنين

يمكن أن تتعرض أنظمة المحركات الخطية ومشغّلاتها لظواهر الرنين التي تُضعف دقة التموضع وتسبب اهتزازًا. ويحدث هذا الرنين عندما تتطابق ترددات الخطوات مع التردد الميكانيكي الطبيعي لنظام المحرك والحمل. وتضم المشغّلات المتقدمة ميزات لمكافحة الرنين، مثل تشكيل موجة التيار، وخوارزميات التخميد، واستراتيجيات التحكم التكيفي، وذلك لتقليل هذه التأثيرات.

ويتوقف فعالية كبح الرنين على مدى توافق الخصائص الميكانيكية للمحرك مع قدرات التحكم في المشغّل. وبعض المشغّلات تتيح ضبطَ معايير قابلة للتغيير لتنقيح خوارزميات مكافحة الرنين بما يناسب تركيبات المحرك والحمل المحددة. أما تحقيق أقصى فعالية لهذه المعايير فيتطلب فهمًا دقيقًا لديناميكية النظام الميكانيكي، وكذلك لميزات التحكم المتاحة في المشغّل.

مطابقة الحمل وتحسين العزم

اعتبارات الحمل القصوري

تؤثر العلاقة بين قدرة عزم المحرك وعُطالة الحمولة تأثيرًا كبيرًا على دقة التموضع في تطبيقات محركات الخطوات ومشغّلاتها. وتتطلب الحمولات ذات العُطالة العالية وقتًا أطول للتسارع والتباطؤ، ما قد يؤدي إلى تجاوز الهدف أو عدم بلوغه إذا لم يُصمَّم ملف الحركة بشكلٍ مناسب. ويجب أن تتناسق ميزات التحكم في التسارع والتباطؤ المتوفرة في المشغِّل مع خصائص عزم المحرك ومتطلبات الحمولة معًا.

كما تؤثر مطابقة العُطالة على قدرة النظام على الحفاظ على الموضع أثناء اضطرابات خارجية. وتوفر مجموعة محرك خطوات ومشغِّل مُطابَقَة بشكلٍ مناسب عزمَ إمساكٍ كافٍ لمقاومة انجراف الموضع، مع تجنُّب استهلاك تيارٍ مفرط. وينبغي أن يراعي هامش أمان العزم أسوأ ظروف التشغيل للحمولة، بما في ذلك تقلُّبات الاحتكاك والقوى الخارجية وتأثيرات درجة الحرارة على أداء المحرك.

المتطلبات الديناميكية لعزم الدوران

تتفاوت متطلبات العزم الديناميكي خلال تسلسل الحركة النموذجي، حيث تحدث أقصى المتطلبات أثناء مراحل التسارع والتباطؤ. ويجب أن يوفّر اقتران محرك الخطوات ومشغّله عزمًا كافيًا عند جميع معدلات الخطوات المطلوبة مع الحفاظ على دقة تنظيم التيار. وينخفض العزم تدريجيًّا عند السرعات الأعلى، وهي ظاهرة طبيعية في محركات الخطوات، ما يستلزم تحليلًا دقيقًا لمنحنى السرعة مقابل العزم بالنسبة لمتطلبات التطبيق.

تقدم المشغّلات المتقدمة ميزات مثل تعزيز التيار أثناء مراحل التسارع وملفات تيار مُحسَّنة لأنماط التشغيل المختلفة. ويمكن لهذه الميزات المساعدة في الحفاظ على دقة التموضع حتى عند التشغيل بالقرب من حدود عزم المحرك. والمفتاح هو ضمان توافق قدرات التحكم في المشغّل مع الخصائص الكهربائية والميكانيكية للمحرك عبر كامل نطاق التشغيل.

العوامل البيئية والحرارية

أثر استقرار درجة الحرارة

تؤثر التغيرات في درجة الحرارة على أداء محرك الخطوات ومشغّله بطرق قد تُضعف دقة التموضع. فترتفع مقاومة لفائف المحرك مع ارتفاع درجة الحرارة، ما يُغيّر متطلبات تنظيم التيار وقد يؤثّر في عزم الدوران الناتج. وبالمثل، قد تتعرّض مكوّنات المشغّل للانجراف في قيمها مع تغيرات درجة الحرارة، ما يؤثّر في دقة التحكم بالتيار ودوائر التوقيت.

يجب أن تأخذ استراتيجيات الإدارة الحرارية في الاعتبار خصائص إنتاج الحرارة لكلٍّ من المحرك وعناصر المشغّل. ويضمن التبريد المناسب تشغيل كلا المكوّنين ضمن نطاقات درجة الحرارة المحددة لهما، مما يحافظ على الأداء المتسق مع مرور الزمن. وينبغي تقييم تركيبة محرك الخطوات والمشغّل في ظروف حرارية واقعية لضمان استيفاء متطلبات الدقة طوال النطاق المتوقع لدرجات حرارة التشغيل.

حماية من التداخل البيئي

غالبًا ما تحتوي البيئات الصناعية على مصادر ضوضاء كهربائية قد تتداخل مع التوقيت الدقيق والتحكم في التيار المطلوب لتحديد المواقع بدقة. ويجب أن تتضمَّن واجهة محرك الخطوات ومشغِّله حماية كافية ضد التداخل الكهرومغناطيسي، وضوضاء مصدر الطاقة، والدوائر الأرضية الحلزونية التي قد تُسبِّب أخطاء في تحديد المواقع.

تساعد الكابلات المدرَّعة وتقنيات التأريض السليمة ودوائر المشغِّل ذات مقاومة الضوضاء العالية في الحفاظ على الدقة في البيئات الصعبة. كما أن الفصل الجسدي بين دوائر الطاقة والإشارات، إلى جانب الترشيح المناسب، يمنع التداخل من التأثير في إشارات التحكم الحرجة بين المشغِّل ولفات المحرك.

تكامل النظام والمعايرة

عملية تحسين المعايير

يتطلب تحقيق الدقة المثلى من مجموعة محرك خطوي ومشغّلٍ تحسينًا منهجيًّا للمعايير مُعدًّا خصيصًا للتطبيق المحدَّد. ويشمل هذا الإجراء ضبط مستويات التيار، ودقة التجزئة المجهرية، وملفات التسارع، والإعدادات الخاصة بالمشغّل المختلفة لتعظيم الدقة مع الحفاظ على هامش أداء كافٍ.

يجب أن يأخذ إجراء التحسين في الاعتبار ملف الحركة الكامل، بما في ذلك متطلبات دقة التموضع، والمواصفات الخاصة بالسرعة، وخصائص دورة التشغيل. كما يجب أن تقيِّم إجراءات الاختبار الأداء تحت ظروف تشغيل متنوعة لضمان ثبات الدقة عبر كامل نطاق حالات الاستخدام المتوقعة.

خيارات دمج التغذية الراجعة

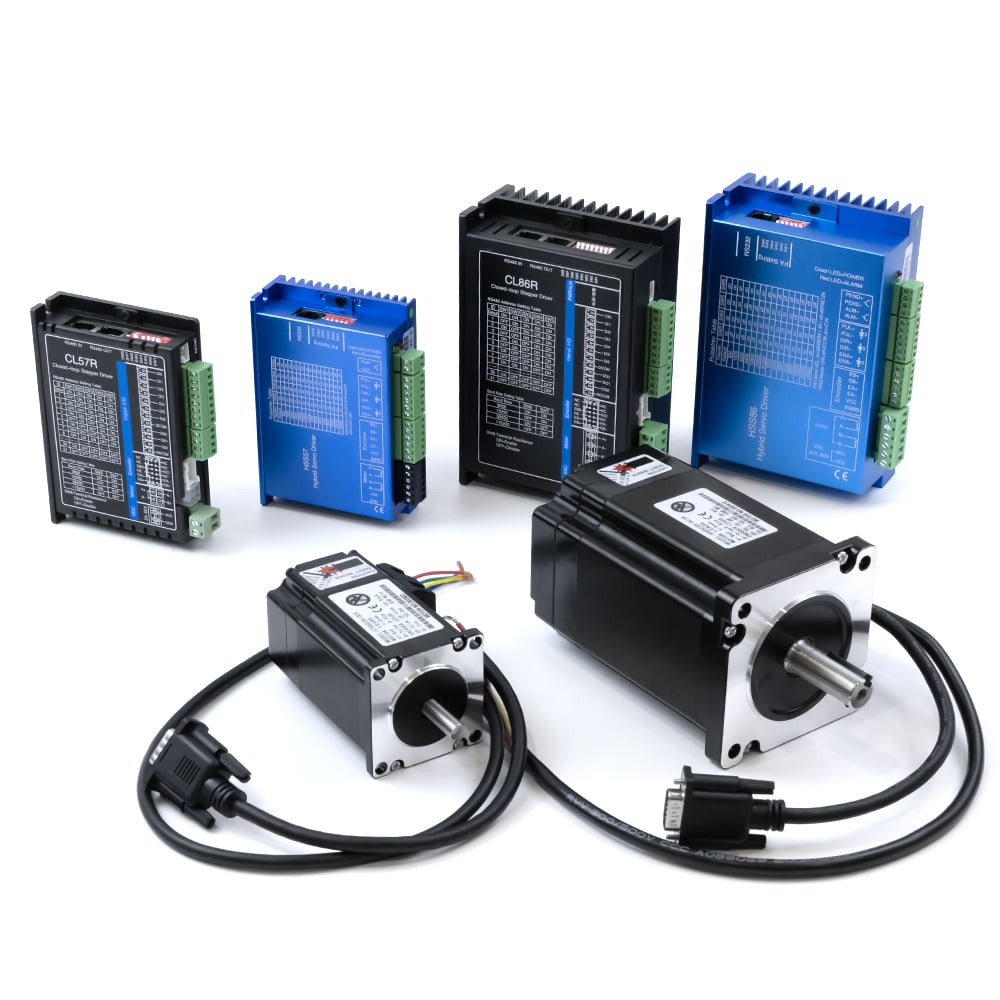

على الرغم من أن المحركات الخطوية تعمل تقليديًّا في الوضع المفتوح الحلقة، فإن إضافة تغذية راجعة لموقعها يمكن أن تحسّن الدقة بشكلٍ كبيرٍ من خلال اكتشاف الأخطاء في التموضع وتصحيحها. وتوفّر المشفرات أو أجهزة استشعار الموقع الأخرى تغذية راجعة فورية تسمح لنظام التحكم بالتحقق من الموقع الفعلي مقارنةً بالموقع المطلوب.

يتطلب دمج أجهزة التغذية الراجعة مع أنظمة المحركات الخطوية والسائقين مراعاة دقيقة لخصائص الدقة وال_RESOLUTION_ وزمن الاستجابة. ويجب أن يكون نظام التغذية الراجعة قادرًا على اكتشاف أخطاء التموضع الأصغر من الحد المسموح به، مع تقديم استجابة سريعة بما يكفي للتصحيح الفوري.

الأسئلة الشائعة

ماذا يحدث عندما لا تتطابق تصنيفات التيار بين المحرك الخطي وسائقه؟

عندما تكون تقييمات التيار غير متطابقة، قد تحدث عدة مشاكل في الأداء. فإذا لم يتمكّن السائق من تزويد التيار الكافي، فإن المحرك سينتج عزم دوران أقل من المُحدَّد، ما قد يؤدي إلى فقدان الخطوات تحت الحمل وانخفاض دقة التموضع. وعلى العكس، إذا زوَّد السائق تيارًا زائدًا، فقد يتسبب ذلك في ارتفاع درجة حرارة المحرك، مما يؤدي إلى انحراف حراري وقد يُلحق الضرر باللفات. وأفضل نهج هو مطابقة قدرة السائق على إخراج التيار مع مواصفات التيار المُصنَّف للمحرك، لضمان تشغيل كلٍّ من المكوّنين ضمن معايير التصميم الخاصة بهما لتحقيق أقصى دقة وموثوقية.

كيف يؤثر دقة التحكم الدقيق في الخطوات على دقة التموضع الفعلية؟

دقة التدرج الجزئي والدقة الفعلية في التموضع مفهومان مرتبطان لكنهما ليسا متطابقين. فعلى الرغم من أن نسب التدرج الجزئي الأعلى توفر حركة أكثر سلاسةً وتقلل الاهتزاز، فإن الدقة الفعلية في التموضع تعتمد على جودة المحرك ووحدة التحكم (الدرَايْفَر) معًا. ويمكن لمجموعات المحركات الخطوية عالية الجودة ووحدات التحكم المُستخدمة معها تحقيق دقة أفضل عند استخدام التدرج الجزئي، بينما قد تؤدي الأنظمة ذات الجودة الأدنى إلى حركة أكثر سلاسة دون تحسّن ملحوظ في الدقة. وتحدد خطية المحرك المغناطيسية ودقة التحكم في التيار من قِبل وحدة التحكم ما إذا كانت زيادة دقة التدرج الجزئي تؤدي فعليًّا إلى أداء تموضع أفضل.

هل يمكن لتغيرات درجة حرارة البيئة أن تؤثر على دقة المحرك الخطوي؟

نعم، يمكن لتغيرات درجة الحرارة أن تؤثر تأثيرًا كبيرًا على دقة المحرك الخطوي عبر آليات متعددة. وعند ارتفاع درجة الحرارة، تزداد مقاومة لفات المحرك، ما قد يؤثر على تنظيم التيار ومخرج العزم إذا لم يُجرِ السائق تعويضًا مناسبًا. كما أن التمدد الحراري للمكونات الميكانيكية قد يؤدي إلى تغيّرات في الأبعاد تؤثر على دقة التموضع. علاوةً على ذلك، قد تتغير معاملات المكونات الإلكترونية في كلٍّ من المحرك والسائق مع تغير درجة الحرارة. وللحفاظ على الدقة في ظل ظروف بيئية متفاوتة، يجدر اعتماد إدارة حرارية سليمة واستخدام تركيبات من المحرك الخطوي والسائق مزودة بتعويض جيّد لدرجة الحرارة.

ما الدور الذي تؤديه جهد التغذية في دقة التموضع عند السرعات العالية؟

يؤثِّر جهد التغذية تأثيرًا بالغ الأهمية على دقة تحديد الموضع عند السرعات العالية، لأنَّه يُحدِّد مدى سرعة ازدياد التيار في لفات المحرك. وتمكِّن الجهود الأعلى لتغذية المحرك من انتقالات تيار أسرع، ما يسمح للمحرك بالحفاظ على عزم الدوران عند معدلات الخطوات الأعلى. ويترتَّب على هذا التحسُّن في عزم الدوران عند السرعات العالية تحسُّنٌ مباشرٌ في دقة تحديد الموضع أثناء الحركات السريعة، كما يقلِّل من احتمال فقدان الخطوات. ومع ذلك، يجب أن يبقى الجهد ضمن الحدود الآمنة لكلٍّ من عزل المحرك ومكوِّنات السائق. وينبغي أن تُراعي مطابقة محرك الخطوات مع السائق عند اختيار جهد التغذية الأمثل استنادًا إلى نطاق السرعة المطلوب ومواصفات دقة تحديد الموضع.
