عندما يهم الدقة في الحركة، فإن محرك الدفع بخطوة يلعب دورًا محوريًّا في تحديد مدى نعومة حركة المحرك خلال كل خطوة دقيقة. وبغياب سائق محرك خطوي قادر، سيُنتج حتى المحرك عالي الجودة حركة خشنةً ومعرَّضة للاهتزاز، مما يُضعف جودة المخرجات وطول عمر المكونات الميكانيكية. ويساعد فهم الطريقة التي يحقِّق بها سائق المحرك الخطوي حركة دقيقة ناعمة المهندسين ومُجمِّعي الأنظمة وبناة الآلات على اتِّخاذ قراراتٍ أكثر ذكاءً بشأن هندسة التحكُّم في الحركة.

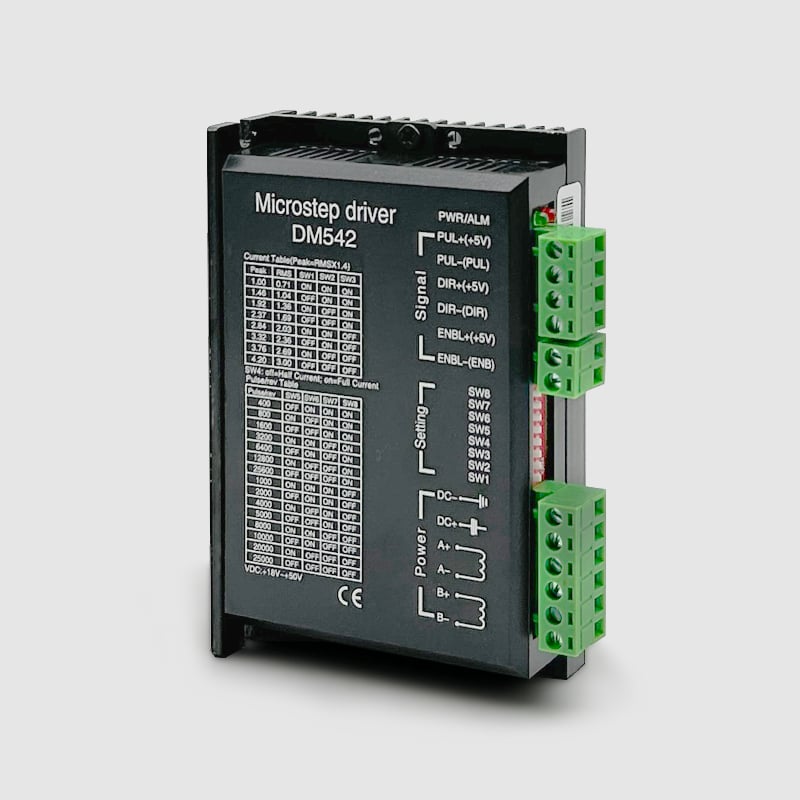

سائق المحرك الخطوي هو الواجهة الإلكترونية بين وحدة التحكم في الحركة والمحرك الخطوي. ويستقبل إشارات الخطوة والاتجاه، ثم يحوّل هذه الإشارات إلى موجات تيار منظمة بدقة تُرسل إلى لفات المحرك. ويتوقف جودة هذا التحويل مباشرةً على ما إذا كان المحرك يتحرك بخطوات سلسة دقيقة أم يُحدث ضجيجًا مسموعًا وعدم استقرار ميكانيكي. وتشرح هذه المقالة الآليات الأساسية التي يعتمدها سائق المحرك الخطوي لتحقيق حركة دقيقة (مايكروستيبينغ) سلسة على مستوى الأجهزة والإشارات.
المبادئ الأساسية للحركة الدقيقة (مايكروستيبينغ) في سائق المحرك الخطوي
ما المقصود فعليًّا بالحركة الدقيقة (مايكروستيبينغ)
يتحرك محرك الخطوات القياسي في خطوات كاملة، حيث تمثّل كل خطوة إزاحة زاوية ثابتة. وفي محرك نموذجي بزاوية ١,٨ درجة، يعني ذلك وجود ٢٠٠ خطوة كاملة لكل دورة. أما التحكم بالخطوات الجزئية (Microstepping) فهو تقنية تستخدمها وحدة قيادة محرك الخطوات لتقسيم كل خطوة كاملة إلى زيادات أصغر من خلال التحكم في التيار المار في كل طور من أطوار المحرك بدقة أعلى. وبدلًا من تبديل تيار الأطوار فجأةً من حالة إلى أخرى، تقوم وحدة قيادة محرك الخطوات بتغيير التيار تدريجيًّا وفق منحنى جيبي الشكل، ما يُنتج مواضع وسيطة للمحور بين الخطوات الكاملة.
محرك خطوي مُدار مُهيَّأ لدقة ١٦ خطوة دقيقة، على سبيل المثال، يقسم كل خطوة كاملة إلى ١٦ حركة أصغر، ما يؤدي إلى ٣٢٠٠ خطوة في الدورة الواحدة. ويحقِّق محرك الخطوة هذا ذلك عبر تعديل سعة التيار في طورَي المحرك معًا، مكوِّنًا بذلك مجالًا مغناطيسيًّا دوارًا يجذب الدوار إلى مواضع زاوية دقيقة جدًّا. وهذه هي الآلية الأساسية التي تحوِّل الحركة الخطوية الخشنة إلى دوران سلس يبدو مستمرًّا.
المنحنيات الجيبية للتيار ودورها
مفتاح التحكم الدقيق في الخطوات الجزئية (Microstepping) الفعّال في أي سائق محرك خطوي هو دقة موجة التيار الجيبية المطبَّقة على كل طور. وعندما يتقدّم سائق المحرك الخطوي عبر كل خطوة جزئية، فإنه يُعدِّل التيار في الطور A والطور B وفقًا لقيم جيب التمام والجيب على التوالي. وبالمثالية، فإن العلاقة بين هذين التيارين ترسم دائرةً مثاليةً على رسم بياني قطبي، ما يعني أن متجه العزم المغناطيسي يدور بشكل منتظم مع كل أمرٍ بخطوة جزئية. ويستخدم سائق المحرك الخطوي المصمم جيدًا جداول البحث أو معالجة الإشارات الرقمية للحفاظ على نسب دقيقة بين التيارات الجيبية وجيب التمام عبر جميع مواضع الخطوات الجزئية، مما يضمن أن يكون كل تزايد زاوي منتظمًا وأن تكون الحركة فعليًّا ناعمة.
تقنيات تنظيم التيار التي تحقّق حركةً ناعمة
التحكم بالقصّ (Chopper Control) والتنظيم باستخدام عرض النبضات العريض (PWM)
يعتمد مشغّال المحرك الخطوي على تعديل عرض النبضة، والمعروف عمومًا باسم PWM، لتنظيم التيار المُزوَّد إلى لفات المحرك بسرعة عالية. ويقوم مشغّال المحرك الخطوي بتوصيل وقطع جهد التغذية بشكل متكرر وبتردد عالٍ، مع ضبط دورة التشغيل (Duty Cycle) للحفاظ على مستوى تيار مستهدف في كل طور. وتتيح هذه الطريقة التنظيمية القائمة على التقطيع لمشغّال المحرك الخطوي الاستجابة السريعة لتغيرات ظروف الحمل، مع الحفاظ على تيار اللفات قريبًا قدر الإمكان من القيمة المرجعية المبرمجة. وعندما يكون هذا التنظيم دقيقًا، يتعرّض رotor المحرك لقوة مغناطيسية ثابتة خلال كل خطوة دقيقة (Microstep)، ما يُنتج إزاحة زاوية متجانسة واهتزازًا ضئيلًا جدًّا.
وتؤثر تردد التبديل لمُحرِّك المحرك الخطوي أيضًا تأثيرًا كبيرًا. فكلما زاد تردد تعديل عرض النبض (PWM)، انخفض تذبذب التيار في لفات المحرك، ما يعني أن ملفات التيار الفعلي تبقى أقرب ما يمكن إلى الشكل الجيبي المثالي. ويؤدي خفض التذبذب مباشرةً إلى تحسين سلاسة عزم الدوران، وتقليل الضوضاء المسموعة، وانخفاض الرنين الميكانيكي في النظام الذي يُدار بالمحرك. ويعمل العديد من تصاميم محركات المحركات الخطوية الحديثة بترددات تبديل تفوق ٢٠ كيلوهرتز، ما يجعل ضوضاء تعديل عرض النبض خارج نطاق السمع البشري، ويحسّن جودة الحركة أكثر فأكثر.
التحكم التكيفي والآلي في التيار
تشمل الإصدارات المتقدمة لمشغّل المحرك الخطوي ميزات التحكم التكيفي في التيار التي تقوم تلقائيًا بضبط تيار الطور استنادًا إلى الظروف المُكتشفة للمحرك. وتقلّل بعض تصاميم مشغّلات المحرك الخطوي التيار الثابت عند سكون المحرك، ما يخفض درجة الحرارة الناتجة دون المساس بدقة تحديد الموضع. أما أنظمة أخرى فتقوم بتعديل التيار ديناميكيًّا أثناء مراحل التسارع والتباطؤ للحفاظ على العزم دون تجاوز المواقع المستهدفة. وتسهم هذه الحلقات الذكية للتحكم داخل مشغّل المحرك الخطوي في تحقيق حركةٍ ناعمةٍ لا عند السرعة الثابتة فحسب، بل طوال الملف الكامل للسرعة خلال دورة التشغيل.
معالجة الإشارات وتفسير نبضات الخطوات
جودة الإشارة المدخلة ودقتها
محرك الخطوات لا يعمل وحده. فهو يعتمد على نبضات الخطوات التي يولّدها وحدة تحكّم الحركة أو نظام التحكم العددي المحوسب (CNC) ليعرف متى وكيف يتحرّك. ولتحقيق حركة فعليًّة سلسة باستخدام تقنية التجزئة الدقيقة (Microstepping)، يجب أن يتلقّى محرك خطوات نبضاتٍ نظيفة ومُزامَنةً بانتظام من وحدة التحكّم. فإذا وصلت النبضات بشكل غير منتظم، فإن محرك خطوات سيترجم هذه عدم الانتظام إلى سرعة غير متجانسة، ما يُفقِد الغرض الأساسي من استخدام تقنية التجزئة الدقيقة تمامًا. ولهذا السبب يختار مصمّمو الأنظمة محرك خطوات عالي الجودة مع وحدة تحكّم قادرة على توليد تدفّق نبضات خطوات سلس ومُفسَّر (Interpolated) بدلًا من نبضات تشغيل/إيقاف خام.
يُفسِّر مشغِّل المحرك الخطوي كل نبضة واردة على أنها أمرٌ بالتقدم خطوة دقيقة واحدة. وبما أن مشغِّل المحرك الخطوي يتولى تنظيم التيار داخليًّا، فإن وحدة التحكم لا تحتاج سوى إلى إدارة توقيت النبضات. ويؤدي هذا التقسيم في المهام إلى أنَّ مشغِّل محرك خطوي قادرًا يمكنه تحويل حتى تدفقات النبضات المتواضعة إلى حركة سلسة جدًّا ودقيقة للمحرك، شريطة أن تكون إعدادات الخطوات الدقيقة ومستويات التيار مضبوطةً بشكل صحيح.
إعدادات دقة الخطوات الدقيقة وتأثيرها العملي
تقدم معظم طرازات محركات تشغيل المحركات الخطوية التجارية إمكانية تحديد دقة التجزئة الدقيقة (الميكروستيب)، والتي تتراوح عادةً بين الخطوة الكاملة وتقسيمها إلى ١/٣٢ أو حتى ١/١٢٨. ويؤدي اختيار إعداد تجزئة دقيقة أعلى في محرك تشغيل المحرك الخطوي إلى زيادة دقة التحديد الزاوي وتقليل الخشونة عند السرعات المنخفضة، لكنه يتطلب أيضًا عددًا أكبر من النبضات لكل دورة من وحدة التحكم. ويوزّع محرك تشغيل المحرك الخطوي عزم الدوران بشكل أكثر انتظامًا عبر الدورة الكاملة عند إعدادات التجزئة الدقيقة الأعلى، ما يقلل الاهتزاز الناتج عن الانتقال من خطوة إلى أخرى، والذي يُسبب الرنين عند السرعات المتوسطة. وفي التطبيقات مثل الطباعة ثلاثية الأبعاد، والتنقير باستخدام الحاسب الآلي (CNC)، والتوزيع الدقيق، يُعتبر إعداد التجزئة الدقيقة في محرك تشغيل المحرك الخطوي غالبًا المعلَّمة الوحيدة الأكثر تأثيرًا على جودة الحركة.
الأسئلة الشائعة
ما دقة التجزئة الدقيقة (الميكروستيب) التي ينبغي أن أختارها لمحرك تشغيل محركي الخطوي؟
تعتمد إعدادات الخطوة الجزئية المثلى لمشغّال المحرك الخطوي على دقة الموقع المطلوبة وقدرة وحدة التحكم على إخراج النبضات. وللتطبيقات الأكثر شيوعًا، فإن الإعدادات ما بين ١/٨ و١/١٦ من الخطوة توفر توازنًا عمليًّا بين الحركة السلسة وتكرار النبضات الذي يمكن إدارته بسهولة. أما الدقة الأعلى مثل ١/٣٢ من الخطوة فتحسّن السلسة أكثر، لكنها تتطلب توليد نبضات أسرع من وحدة التحكم للحفاظ على نفس سرعة المحرك.
هل يزيل مشغّال المحرك الخطوي جميع الاهتزازات أثناء التشغيل بالخطوات الجزئية؟
يقلّل مشغّال المحرك الخطوي ذي التحكم الدقيق في التيار الجيبي اهتزازات المحرك بشكل ملحوظ مقارنةً بالتشغيل بالخطوات الكاملة، لكنه لا يلغيها تمامًا. وقد تنتج اهتزازات متبقية عن الرنين الميكانيكي في الحمل، أو عدم تناسق لفات المحرك، أو تشوه موجة التيار. ويُوصى باختيار مشغّال محرك خطوي يتمتّع بتنظيم ترددي عالي الدقة (PWM) منخفض التموج وجداول دقيقة للتيار الجيبي-الجتبي لتقليل هذه التأثيرات في معظم التطبيقات العملية.
هل يمكن لأي مشغّال محرك خطوي دعم التحكم الدقيق في الخطوات (الميكروستيبينغ)، أم أن هناك متطلبات محددة لذلك؟
ليست كل مشغّالات المحركات الخطوية تدعم التحكم الدقيق في الخطوات. فمشغّالات الخطوة الكاملة أو نصف الخطوة الأساسية تقوم فقط بتبديل تيار الطور وفق أنماط منفصلة من التشغيل والإيقاف، ولا تقوم بتعديل سعة التيار بين الخطوات. أما التحكم الدقيق الحقيقي في الخطوات فيتطلب وجود مشغّال محرك خطوي مزوَّد بمُنظِّم تيار باستخدام تعديل عرض النبضة (PWM)، ومُحوِّل رقمي-تناظري (DAC) أو جدول جيبي كمرجع، وتكرار تشغيل كافٍ للحفاظ على ملفات التيار بدقة. وعند اختيار مشغّال محرك خطوي لتطبيقات الحركة السلسة، يجب دائمًا التأكد من أن المشغّال يدعم التحكم الدقيق في الخطوات بشكل صريح مع تنظيم تيار جيبي.
