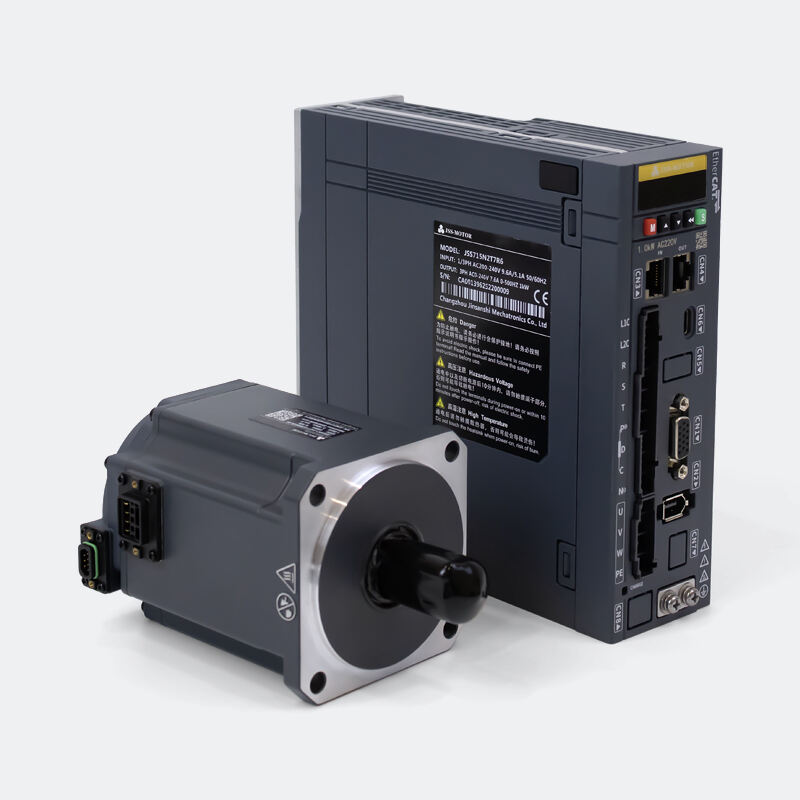

Dies ist ein AC-Servomotor- und Antriebssatz der JSS715N-Serie, bestehend aus einem 1000-W-Servomotor und einem Einzelphasen/Dreiphasen-220-V-Servoregler, der die EtherCAT-Kommunikation unterstützt. Mit dem integrierten 17-Bit-Mehrumschalt-Magnetabsolutencoder bietet der Servomotor hervorragende Servoregelungsleistung.
Dieses Servomotor-Kit ist einfach zu installieren und in Betrieb zu nehmen, mit serieller Inbetriebnahmekabel zur Steigerung der Effizienz.
Merkmale
Ausgezeichnete Leistung
 |
|
 |
|
 |
|

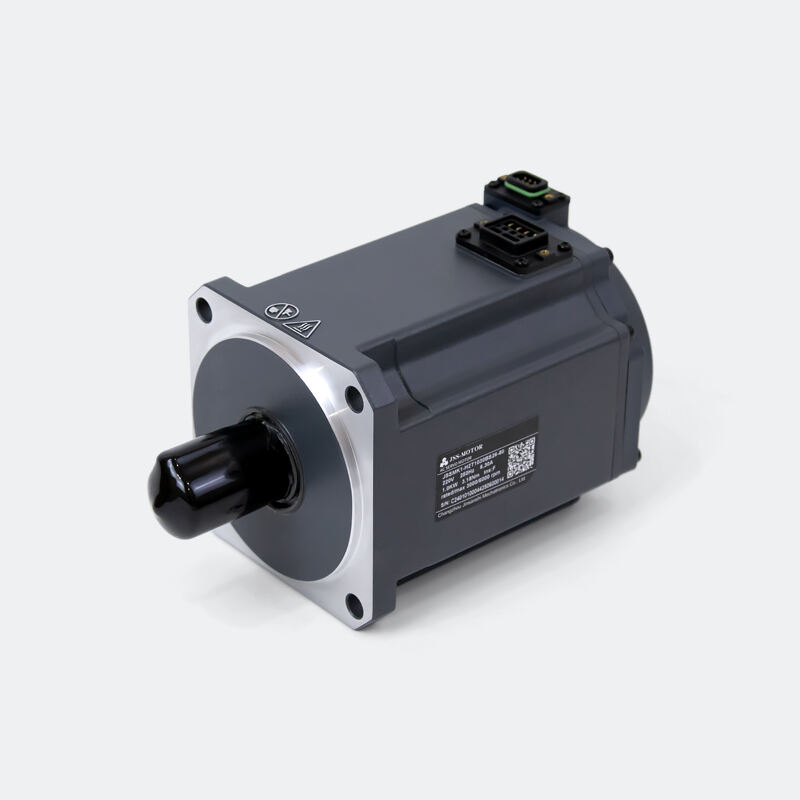

Servomotor-Beschreibung
Spezifikation
Bauform (mm) |
80 x 80 |
Nennspannung (VAC) |
220 |
Nennleistung (W) |
1000 |
Nennmoment (N·m) |
3.18 |
Spitzendrehmoment (N.m) |
11.13 |
Nenndrehzahl (U/min) |
3000 |
Spitzendrehzahl (min⁻¹) |
6000 |
Nennstrom (A) |
6.3 |
Spitzenstrom (A) |
20.9 |
Mit Bremse |
Nein |
Encoder |
17-Bit-Absolutencoder |
Wellendurchmesser (mm) |
19 |
Rotorträgheit (10-4·kg·m2) |
2.23 |

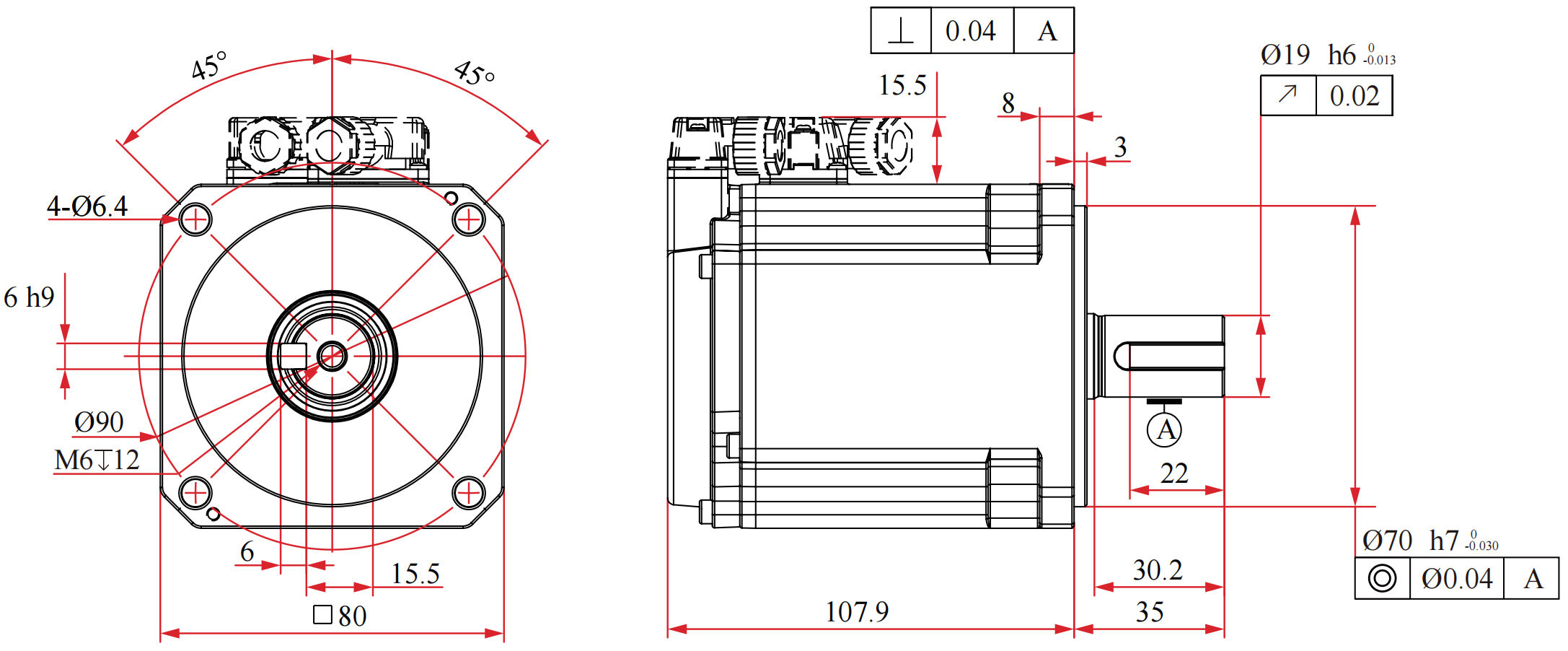

Abmessungen (Einheit=mm)

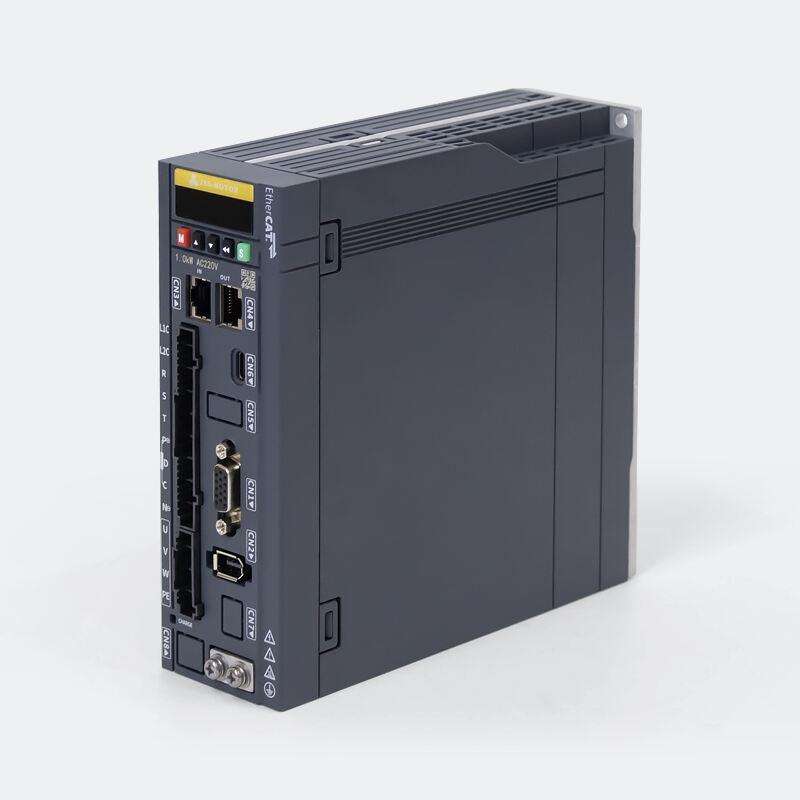

Servo-Antriebsbeschreibung
Spezifikation
Nennspannung (VAC) |
220 |
Phase |
Einphasen/Dreiphasen |
Leistung (W) |
1000 |
Kontinuierlicher Ausgangsstrom (Arms) |
7.6 |
Maximaler Ausgangsstrom (Arms) |
23 |
Stromversorgung des Hauptstromkreises |
Einzelphase/Dreiphasen 200–240 VAC, –10 % bis +10 %, 50/60 Hz |
Stromversorgung des Steuerkreises |
Einphasig 200–240 VAC, –10 % bis +10 %, 50/60 Hz |
Bremsleistung |
Eingebauter Bremswiderstand |
Kommunikation |
Ethercat |
Geschwindigkeitsregelbandbreite |
2 kHz |
Encoder |
17-Bit-Absolutencoder |
Abmessung |
|

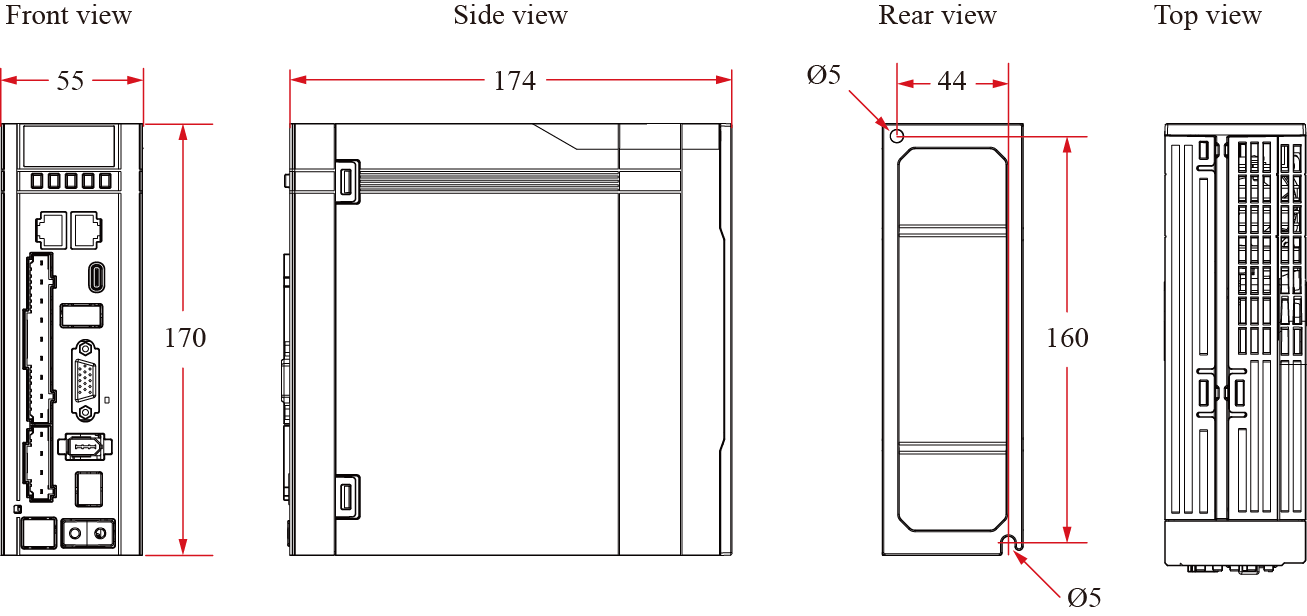

Abmessungen (Einheit=mm)

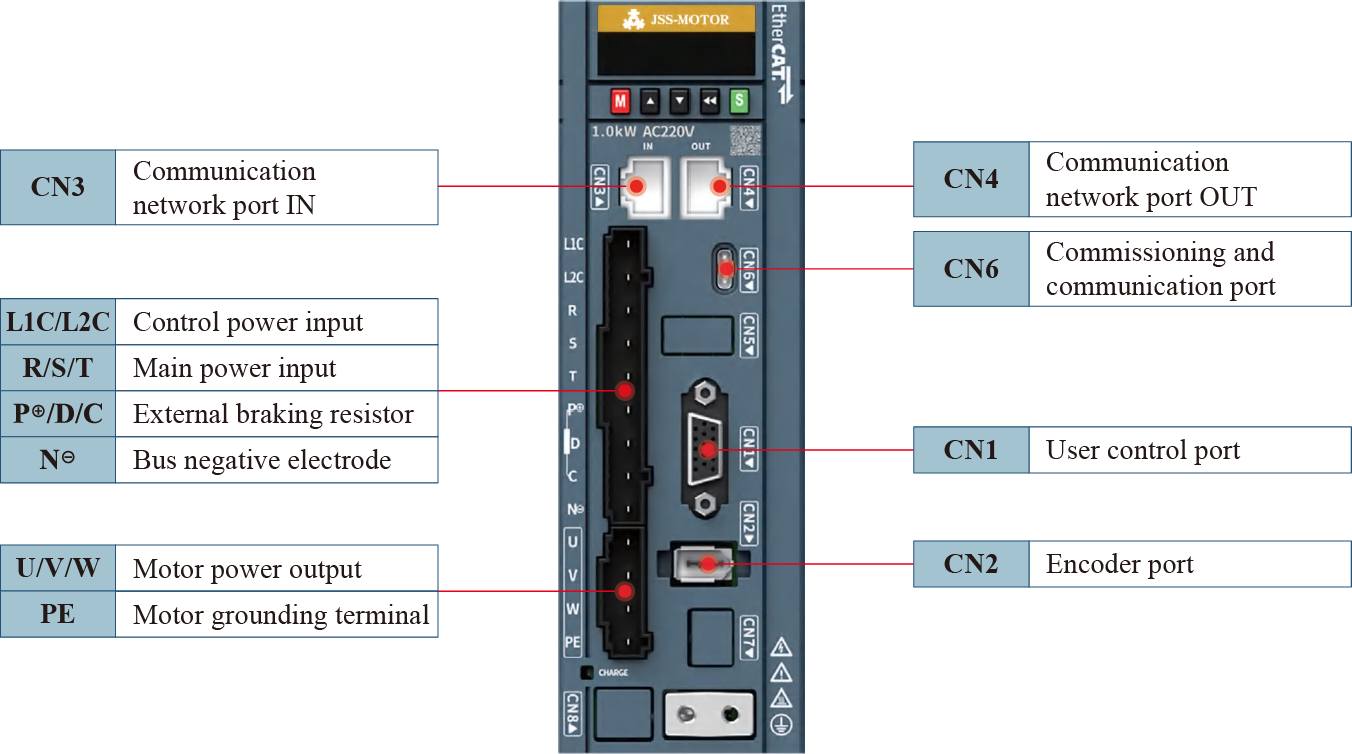

Anschlüsse
Anwendungen
Unser Servomotor- und Antriebssystem wird häufig in Robotik, industrieller Automatisierung, 3C-Standardanwendungen, Logistiksortierung, Halbleitergeräten, Medizingeräten, AGV, Textilmaschinen, Druckmaschinen, Verpackungsmaschinen, Gravurmaschinen, CNC-Maschinen usw. eingesetzt.
 |
 |
 |

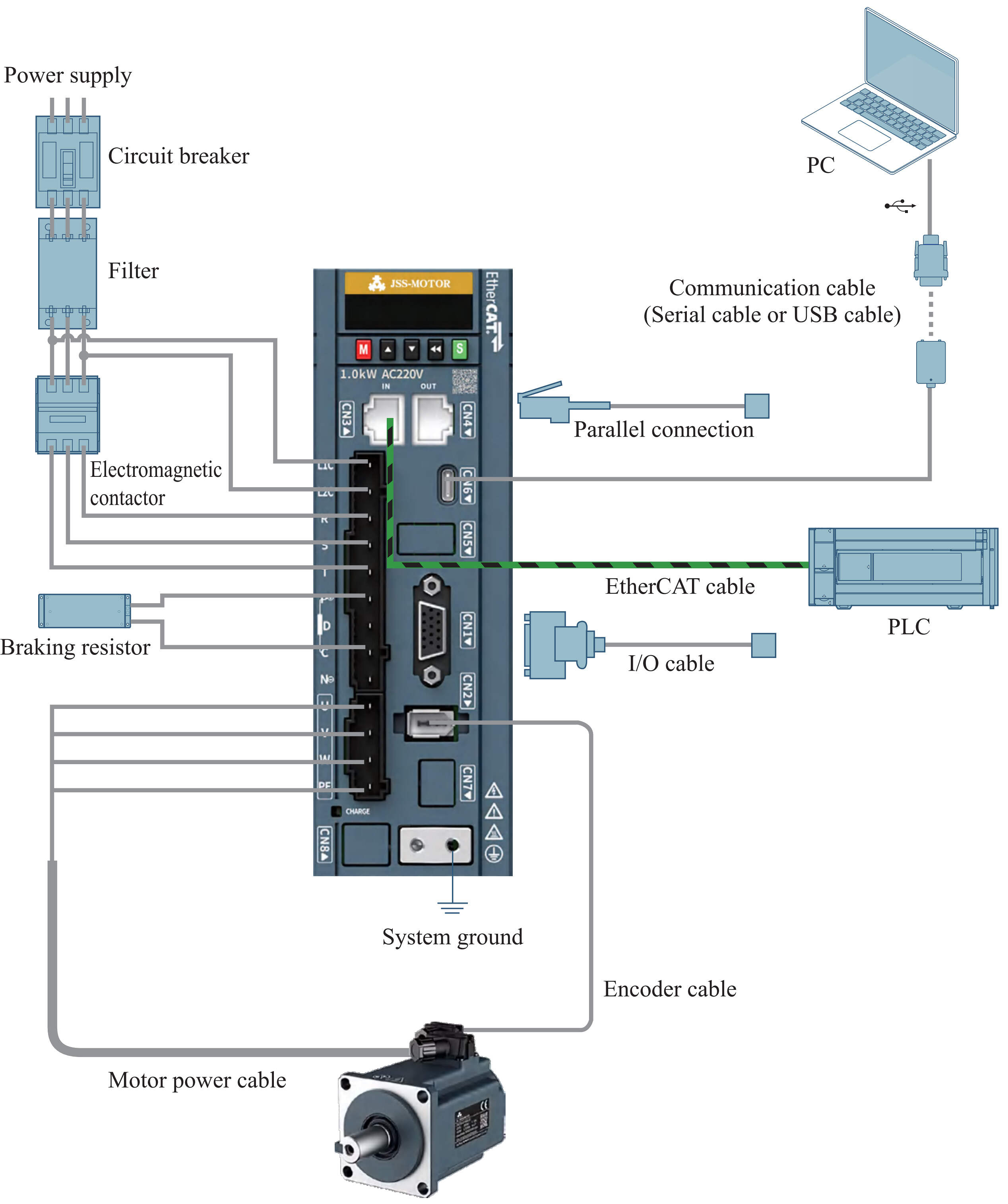

Servosystem Topologie
Unsere Dienstleistungen
Wir bieten Ihnen ein umfassendes Produkt- und Leistungsspektrum und sorgen so für einen reibungslosen und effizienten Beschaffungsprozess.
Unser Forschungs- und Entwicklungsteam verfügt über 12 Jahre Erfahrung und bietet maßgeschneiderte Dienstleistungen und branchenspezifische Lösungen, um den vielfältigen Anforderungen unserer Kunden gerecht zu werden. Wir bieten auch ODM- und OEM-Dienstleistungen an.
Unser erfahrenes Verkaufsteam ist rund um die Uhr verfügbar, um umgehend auf Kundenbedürfnisse einzugehen und professionelle Beratung und technische Unterstützung zu bieten.
Bei Bedarf stellen wir Ihnen professionelle Zeichenanleitungen, Prüfberichte, Versandvideos, Testberichte etc. zur Verfügung.
JSS715N Servomotor und Antriebssatz Datenblatt
|
Rahmen Größe |
Nennwert Leistung |
Nennwert Spannung |
Nennwert Geschwindigkeit |
Nennwert Drehmoment |
Motortyp |
Encoder |
Servoantrieb |
40mm |
100W |
220 VAC |
3000 U/min |
0,32 Nm |
JSSMK1-H2T0330BN26 |
17-Bit Multiturn-Magnet-Absolutencoder |
JSS715N2T1R6 |
60mm |
200W |
220 VAC |
3000 U/min |
0,64 Nm |
JSSMK1-H2T0230BS26 |
JSS715N2T1R6 |
|
400W |
220 VAC |
3000 U/min |
1,27 Nm |
JSSMK1-H2T0430BS26 |
JSS715N2T2R8 |
||
80mm |
750w |
220 VAC |
3000 U/min |
2,39 Nm |
JSSMK1-H2T0830BS26 |
JSS715N2T5R5 |
|
1KW |
220 VAC |
3000 U/min |
3,18 Nm |
JSSMK1-H2T1030BS26-80 |
JSS715N2T7R6 |
||
100mm |
1KW |
220 VAC |
3000 U/min |
3,18 Nm |
JSSMK1-H2T1030BS26 |
JSS715N2T7R6 |
|
1KW |
380Vac |
3000 U/min |
3,18 Nm |
JSSMK1-H4T1030BS26 |
JSS715N4T5R4 |
||
1,5 kW |
220 VAC |
3000 U/min |
4,9 Nm |
JSSMK1-H4T1530BS26 |
JSS715N2T012 |
||
1,5 kW |
380Vac |
3000 U/min |
4,9 Nm |
JSSMK1-H4T1530BS26 |
JSS715N4T5R4 |
||
2KW |
380Vac |
3000 U/min |
6,36 Nm |
JSSMK1-H4T2030BS26 |
JSS715N4T8R4 |
||
2,5KW |
380Vac |
3000 U/min |
7,96 Nm |
JSSMK1-H4T2530BS26 |
JSS715N4T8R4 |
||
130mm |
3KW |
380Vac |
3000 U/min |
9,6 Nm |
JSSMK1-H4T3030BS26 |
JSS715N4T012 |
|
850W |
220 VAC |
1500 U/min |
5,4 Nm |
JSSMK1-H2T0915BS26 |
JSS715N2T7R6 |
||
850W |
380Vac |
1500 U/min |
5,4 Nm |
JSSMK1-H4T0915BS26 |
JSS715N4T3R5 |
||
1,3 kW |
220 VAC |
1500 U/min |
8,34 Nm |
JSSMK1-H2T1315BS26 |
JSS715N2T012 |
||
1,3 kW |
380Vac |
1500 U/min |
8,34 Nm |
JSSMK1-H4T1315BS26 |
JSS715N4T5R4 |
||
1,8kW |
380Vac |
1500 U/min |
11,5 Nm |
JSSMK1-H4T1815BS26 |
JSS715N4T8R4 |
||
4kW |
380Vac |
3000 U/min |
12,7 Nm |
JSSMK1-H4T4030BS26 |
JSS715N4T017 |
||
5KW |
380Vac |
3000 U/min |
15,9 Nm |
JSSMK1-H4T5030BS26 |
JSS715N4T017 |
||
180mm |
2,9 kW |
380Vac |
1500 U/min |
18,6 Nm |
JSSMK1-H4T2915BS26 |
JSS715N4T012 |
|
4,4 kW |
380Vac |
1500 U/min |
28,4N.m |
JSSMK1-H4T4415BS26 |
JSS715N4T017 |
||
5,5KW |
380Vac |
1500 U/min |
35N.m |
JSSMK1-H4T5515BS26 |
JSS715N4T021 |
||
7,5KW |
380Vac |
1500 U/min |
48N.m |
JSSMK1-H4T7515BS26 |
JSS715N4T026 |
Wenn Sie weitere Informationen zu unserem Servomotor und Antriebssatz erhalten möchten, bitte klicken Sie auf die " Angebot anfordern "-Knopf, um uns Ihre Anforderungen mitzuteilen.
