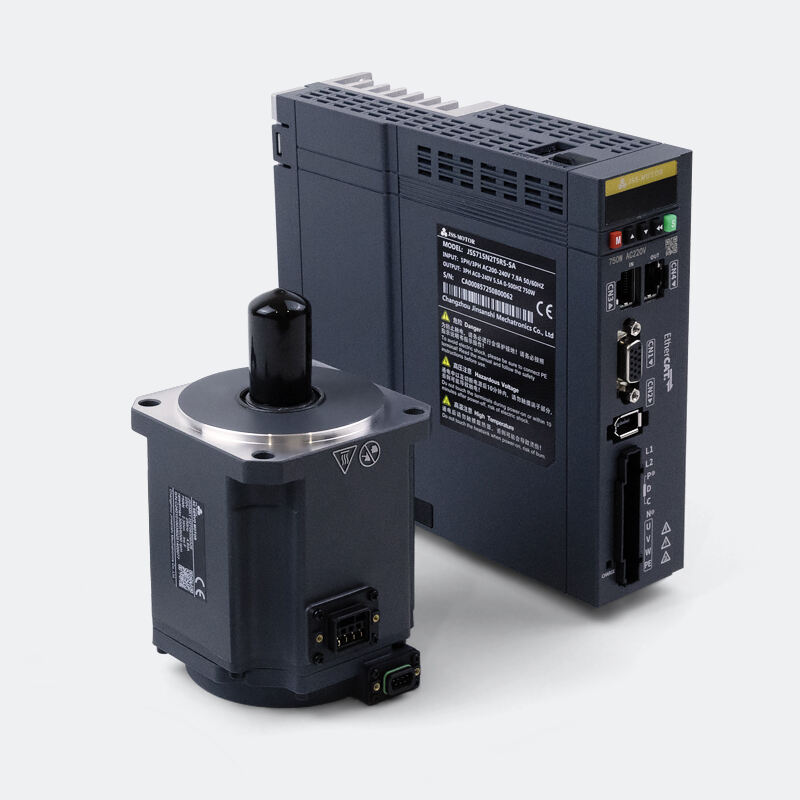

Dies ist ein AC-Servomotor- und Antriebssatz der JSS715N-Serie, bestehend aus einem 750W-Servomotor und einem einphasigen 220V-Servoregler, der die EtherCAT-Kommunikation unterstützt. Dank des eingebauten 17-Bit-Mehrumsatz-Magnet-Encoders bietet der Servomotor eine hervorragende Servoregelungsleistung.
Dieses Servomotor-Kit ist einfach zu installieren und in Betrieb zu nehmen, mit serieller Inbetriebnahmekabel zur Steigerung der Effizienz.
Merkmale
Ausgezeichnete Leistung
 |
|
 |
|
 |
|

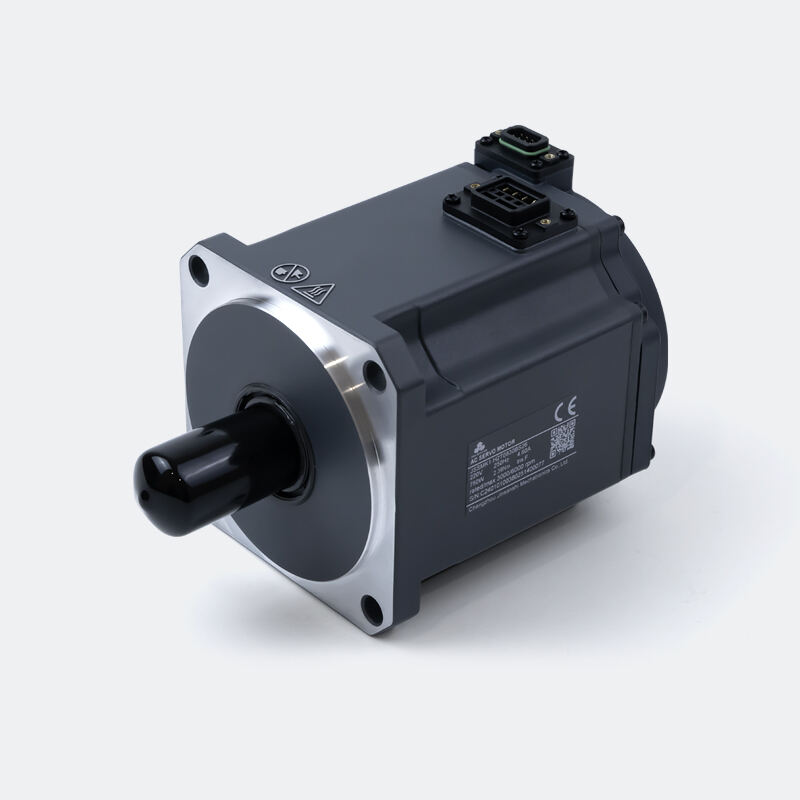

Servomotor-Beschreibung
Spezifikation
Bauform (mm) |
80 x 80 |
Nennspannung (VAC) |
220 |
Nennleistung (W) |
750 |
Nennmoment (N·m) |
2.39 |
Spitzendrehmoment (N.m) |
8.36 |
Nenndrehzahl (U/min) |
3000 |
Spitzendrehzahl (min⁻¹) |
6000 |
Nennstrom (A) |
4.60 |
Spitzenstrom (A) |
16.30 |
Mit Bremse |
Nein |
Encoder |
17-Bit-Absolutencoder |
Wellendurchmesser (mm) |
19 |
Rotorträgheit (10-4·kg·m2) |
1.72 |

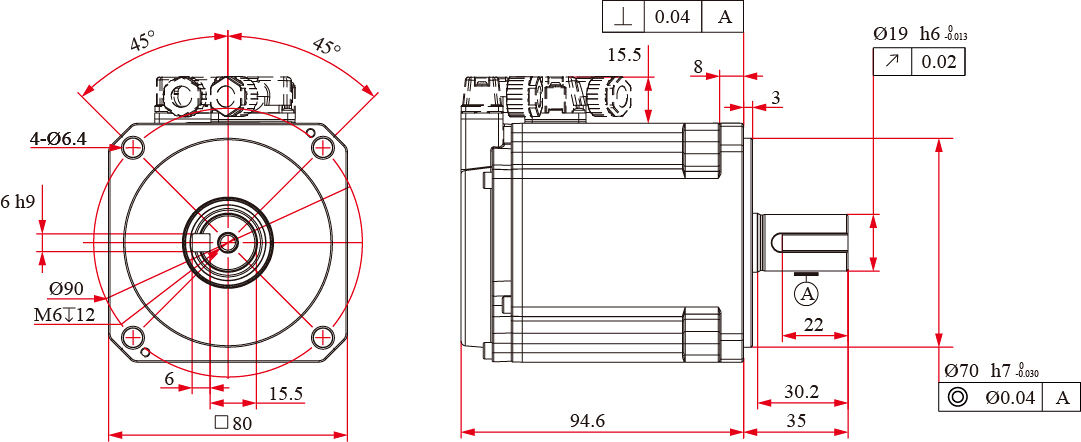

Abmessungen (Einheit=mm)

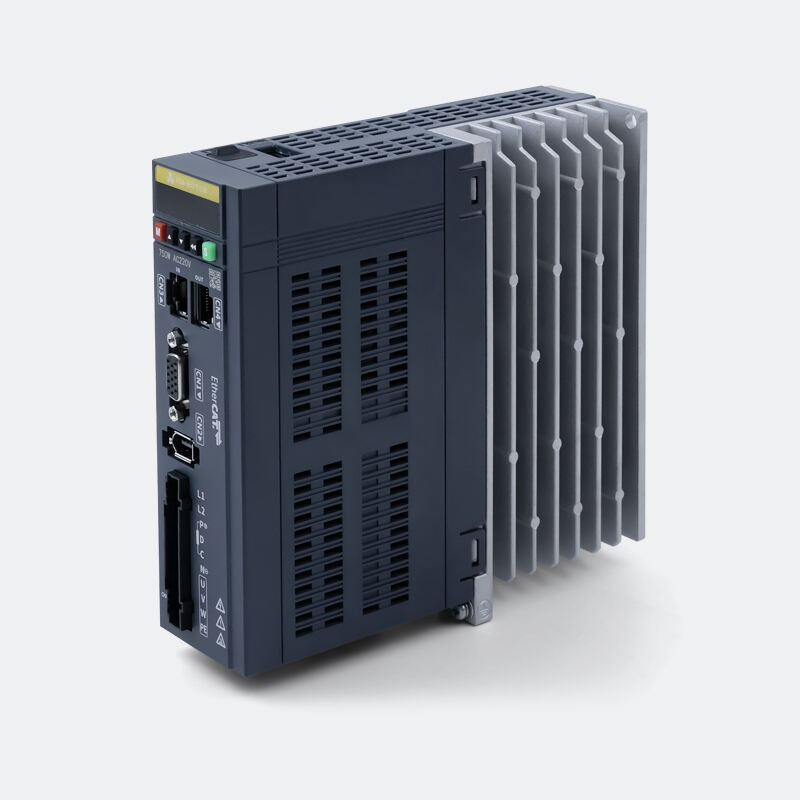

Servo-Antriebsbeschreibung
Spezifikation
Nennspannung (VAC) |
220 |
Phase |
Einphasen |
Leistung (W) |
750 |
Kontinuierlicher Ausgangsstrom (Arms) |
5.5 |
Maximaler Ausgangsstrom (Arms) |
16.9 |
Stromversorgung des Hauptstromkreises |
Einphasig 200–240 VAC, –10 % bis +10 %, 50/60 Hz |
Stromversorgung des Steuerkreises |
Stromversorgung über den Bus, gemeinsame Nutzung eines Netzteils und Gleichrichterteils mit dem Hauptstromkreis |
Bremsleistung |
Eingebauter Bremswiderstand |
Kommunikation |
Ethercat |
Geschwindigkeitsregelbandbreite |
2 kHz |
Encoder |
17-Bit-Absolutencoder |
Abmessung |
170*174*50mm |

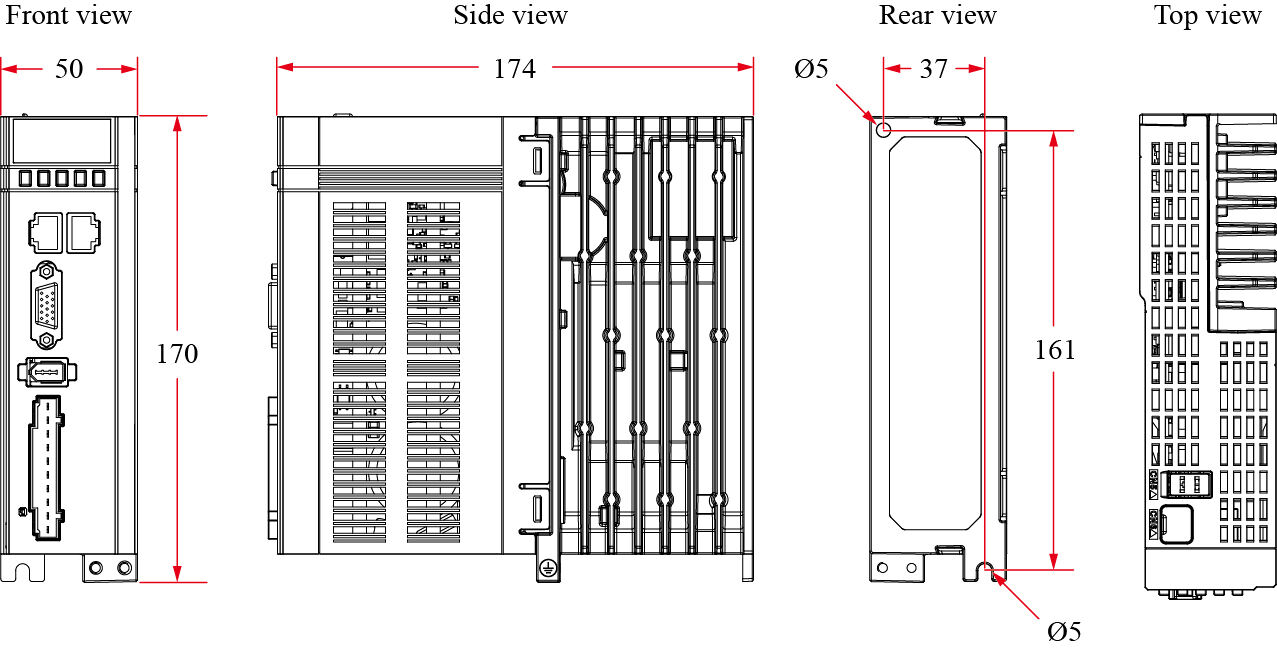

Abmessungen (Einheit=mm)

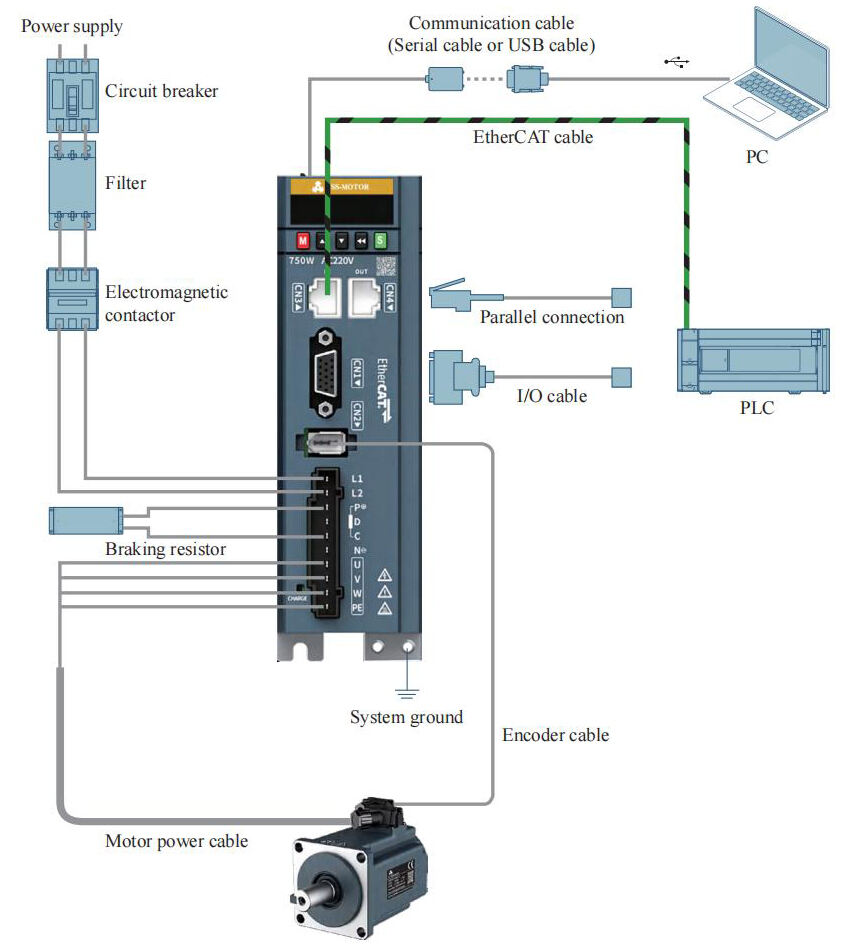

Anschlüsse
Anwendungen
Unser Servomotor- und Antriebssystem wird häufig in Robotik, industrieller Automatisierung, 3C-Standardanwendungen, Logistiksortierung, Halbleitergeräten, Medizingeräten, AGV, Textilmaschinen, Druckmaschinen, Verpackungsmaschinen, Gravurmaschinen, CNC-Maschinen usw. eingesetzt.
 |
 |
 |
JSS715N Servomotor und Antriebssatz Datenblatt
Unsere Dienstleistungen
Wir bieten Ihnen ein umfassendes Produkt- und Leistungsspektrum und sorgen so für einen reibungslosen und effizienten Beschaffungsprozess.
Unser Forschungs- und Entwicklungsteam verfügt über 12 Jahre Erfahrung und bietet maßgeschneiderte Dienstleistungen und branchenspezifische Lösungen, um den vielfältigen Anforderungen unserer Kunden gerecht zu werden. Wir bieten auch ODM- und OEM-Dienstleistungen an.
Unser erfahrenes Verkaufsteam ist rund um die Uhr verfügbar, um umgehend auf Kundenbedürfnisse einzugehen und professionelle Beratung und technische Unterstützung zu bieten.
Bei Bedarf stellen wir Ihnen professionelle Zeichenanleitungen, Prüfberichte, Versandvideos, Testberichte etc. zur Verfügung.
JSS715N Servomotor und Antriebssatz Datenblatt
|
Rahmen Größe |
Nennwert Leistung |
Nennwert Spannung |
Nennwert Geschwindigkeit |
Nennwert Drehmoment |
Motortyp |
Encoder |
Servoantrieb |
40mm |
100W |
220 VAC |
3000 U/min |
0,32 Nm |
JSSMK1-H2T0330BN26 |
17-Bit Multiturn-Magnet-Absolutencoder |
JSS715N2T1R6 |
60mm |
200W |
220 VAC |
3000 U/min |
0,64 Nm |
JSSMK1-H2T0230BS26 |
JSS715N2T1R6 |
|
400W |
220 VAC |
3000 U/min |
1,27 Nm |
JSSMK1-H2T0430BS26 |
JSS715N2T2R8 |
||
80mm |
750w |
220 VAC |
3000 U/min |
2,39 Nm |
JSSMK1-H2T0830BS26 |
JSS715N2T5R5 |
|
1KW |
220 VAC |
3000 U/min |
3,18 Nm |
JSSMK1-H2T1030BS26-80 |
JSS715N2T7R6 |
||
100mm |
1KW |
220 VAC |
3000 U/min |
3,18 Nm |
JSSMK1-H2T1030BS26 |
JSS715N2T7R6 |
|
1KW |
380Vac |
3000 U/min |
3,18 Nm |
JSSMK1-H4T1030BS26 |
JSS715N4T5R4 |
||
1,5 kW |
220 VAC |
3000 U/min |
4,9 Nm |
JSSMK1-H4T1530BS26 |
JSS715N2T012 |
||
1,5 kW |
380Vac |
3000 U/min |
4,9 Nm |
JSSMK1-H4T1530BS26 |
JSS715N4T5R4 |
||
2KW |
380Vac |
3000 U/min |
6,36 Nm |
JSSMK1-H4T2030BS26 |
JSS715N4T8R4 |
||
2,5KW |
380Vac |
3000 U/min |
7,96 Nm |
JSSMK1-H4T2530BS26 |
JSS715N4T8R4 |
||
130mm |
3KW |
380Vac |
3000 U/min |
9,6 Nm |
JSSMK1-H4T3030BS26 |
JSS715N4T012 |
|
850W |
220 VAC |
1500 U/min |
5,4 Nm |
JSSMK1-H2T0915BS26 |
JSS715N2T7R6 |
||
850W |
380Vac |
1500 U/min |
5,4 Nm |
JSSMK1-H4T0915BS26 |
JSS715N4T3R5 |
||
1,3 kW |
220 VAC |
1500 U/min |
8,34 Nm |
JSSMK1-H2T1315BS26 |
JSS715N2T012 |
||
1,3 kW |
380Vac |
1500 U/min |
8,34 Nm |
JSSMK1-H4T1315BS26 |
JSS715N4T5R4 |
||
1,8kW |
380Vac |
1500 U/min |
11,5 Nm |
JSSMK1-H4T1815BS26 |
JSS715N4T8R4 |
||
4kW |
380Vac |
3000 U/min |
12,7 Nm |
JSSMK1-H4T4030BS26 |
JSS715N4T017 |
||
5KW |
380Vac |
3000 U/min |
15,9 Nm |
JSSMK1-H4T5030BS26 |
JSS715N4T017 |
||
180mm |
2,9 kW |
380Vac |
1500 U/min |
18,6 Nm |
JSSMK1-H4T2915BS26 |
JSS715N4T012 |
|
4,4 kW |
380Vac |
1500 U/min |
28,4N.m |
JSSMK1-H4T4415BS26 |
JSS715N4T017 |
||
5,5KW |
380Vac |
1500 U/min |
35N.m |
JSSMK1-H4T5515BS26 |
JSS715N4T021 |
||
7,5KW |
380Vac |
1500 U/min |
48N.m |
JSSMK1-H4T7515BS26 |
JSS715N4T026 |
Wenn Sie weitere Informationen zu unserem Servomotor und Antriebssatz wünschen, klicken Sie bitte auf den " Angebot anfordern "-Knopf, um uns Ihre Anforderungen mitzuteilen.
