ステップモーター用の閉ループ制御システムは,フィードバックを使用して,リアルタイムでモーター性能を調整します. このシステムは正確な位置付けと速度制御を保証します 制御を導入することで より正確な効率を 達成できます 安定した動きが求められる用途に最適です 安定した動きが求められる用途に最適です
閉ループ制御システムの主要構成要素
ステップ モーター と その 役割
ステップモーターはシステムの中心です 電気パルスを 精密な機械的動きに変換します 精密な位置付けを保証する 固定ステップで動かす 閉ループ制御システムでは,エンジンはフィードバックコンポーネントと連携して動作し,精度を維持します. 3Dプリンタやロボット工学など 繰り返し制御可能な動きを必要とするアプリケーションでは 使えます
フィードバックのエンコーダー
暗号化装置はシステムの目として機能します 制御器に送信します 制御器は,このデータを制御します このフィードバックは,モーターが変化する負荷や条件下でも軌道に乗ることを保証します 暗号化装置がなければ システムではリアルタイムで調整ができません 精度を維持するために重要なことです

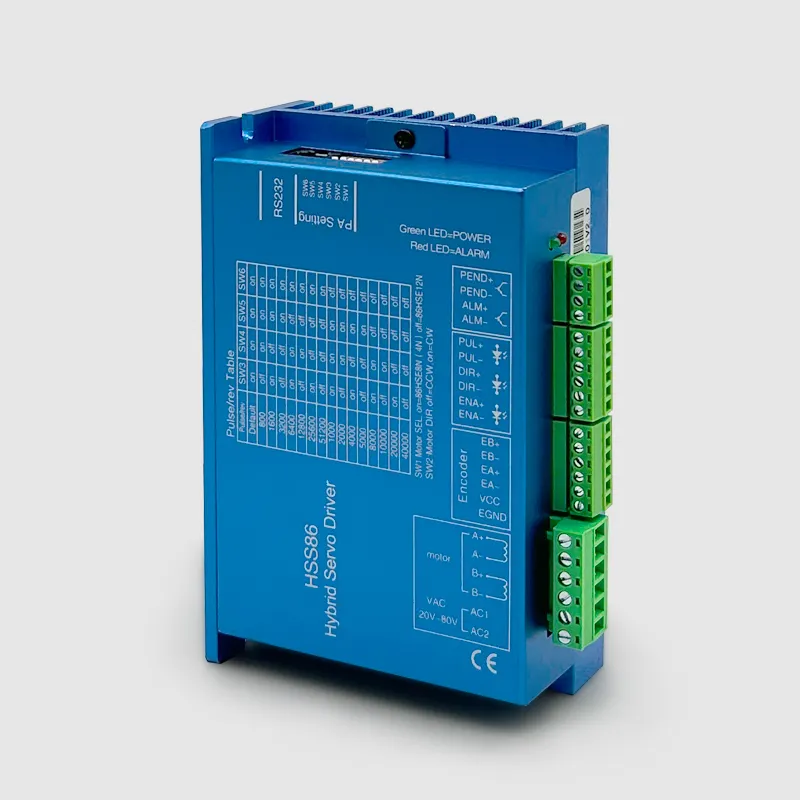

リアルタイム調整のためのコントローラ
制御器は 閉ループ制御システムの脳です 暗号化器からのフィードバックを処理し,それに従ってモーターの動作を調整します. 例えば,エンジンが意図した位置から逸脱すると,制御器は即座に修正します. 効率的で信頼性の高い動作を保証します
安定した動作のための電源
安定した電源は 恒常的なエンジン性能に不可欠です 自動車や他の部品を動かすのに必要なエネルギーを供給します 断断や損傷を避けるために システムの電圧と電流の要件に合う電源を選択してください
プログラミングと監視のためのソフトウェア
ソフトウェアはシステムにプログラムし監視する ことができます 速度や加速などのパラメータを設定し リアルタイムでパフォーマンスを観察できます 多くのソフトウェアには診断機能も含まれます 問題を素早く解決するのに役立ちます
閉ループ制御の実施に関するステップバイステップガイド
システム要求の評価
申請の具体的なニーズを特定して始めましょう 必要な トルク,速度,精度 などを考慮してください 温度や振動の可能性を含む操作環境を評価する. この詳細は,必要なステップモーターとエンコーダの種類を決定するのに役立ちます. 例えば,CNC加工のような高精度作業には 細工解像度のあるモーターと高解像度エンコーダーが必要です
正しい 成分 を 選べ
システムに適した部品を選択します 必要なトルクと速度を供給できるステップモーターを選択する. 精密なフィードバックを提供するエンコーダーと組み合わせます 制御器を選択してください. 制御器はClosed Loop制御をサポートし,十分な処理力を提供します. 設置の電圧と電流の需要に合う電源を選択することを忘れないでください.
配線とハードウェアの設定
部品を注意深く接続してエラーを避ける. ステップモーターをコントローラに繋げて 正確な極度を確保します エンコーダをモーターシャフトに固定し 制御器に接続してフィードバックします 動作中に松散な配線を防ぐためにすべての接続を固定します. 安定したマウントプラットフォームを使用して振動を最小限に抑える.
制御器をプログラムする
制御器を"閉ループ制御"に設定する ステップ解像度,速度,加速などのパラメータを設定するためにソフトウェアを使用します. コントローラーをプログラムして 暗号化器のフィードバックを処理し リアルタイムで調整します ソフトウェアをハードウェアに適用する前に シミュレーション環境でテストする.
テストとキャリブレーション
システムの機能を確認するために初期テストを実行します. 制御装置が 指示に正しく反応し 負荷下でも 位置を維持しているかどうかを確認する 精密なフィードバックを保証するためにエンコーダを校正します. 制御装置の設定を調整して 性能を最適化します 試験を繰り返す.
最善の実践とトラブル解決
システム性能を最適化する
システムから最高の結果を得るには 部品を細かく調整することに集中してください 暗号化装置が正確なフィードバックを提供することを確認して始めます 位置追跡の誤りにつながる可能性があります 制御器の設定をアプリケーションの要件に合わせて調整します 例えば ステップ解像度と加速を エンジンの能力に合わせて設定します
ワイヤリングをきれいに固定して 繋がりが薄れると 障害や不規則な行動が起きる 電気騒音を減らすために,特に干渉が大きい環境では,遮断ケーブルを使用します. 摩托 と エンコーダー を 磨き 損損 の ため に 定期的に 検査 し て ください.
一般的な問題への対処
車の動きが止まるか 位置が正しくないとか 停止は,エンジンが十分なトルクがないときにしばしば起こります. 負荷を減らすか エンジンの電源を増やすことで解決します 誤った位置付けは通常 暗号化器の誤った位置付けや 誤ったフィードバックに起因します 暗号化器を再校正して コントローラーへの接続を確認します
装置が過剰に振動する場合は,設置プラットフォームの安定性を確認します. 振動は,Closed Loop制御プロセスを妨害し,パフォーマンス問題につながります.
長期 的 な 信頼性 を 保つ
信頼性 を 保つ ため に,定期 的 に メンテナンス チェック を 予定 し て ください. 塵の蓄積を防ぐために,エンジンとエンコーダーを掃除します. ワイヤリングと接続を磨損の兆候を確認します. 損傷 し た 部品 を すぐ に 置き換える こと が でき ます.これ から も 問題を 避け ます.
制御機のファームウェアとソフトウェアを定期的に更新します 製造者はしばしばパフォーマンスを向上させたり バグを修正したりするためにアップデートを発行します システムに変更を加えたら 記録してください この記録は 調整を記録し 将来 問題を解決するのに役立ちます
閉ループ制御システムで ステップモーターの性能を変化させます 要求の高い用途でも 精密な動きを保証します
