كيف تؤثر دقة محرك الخطوات من نوع نِما ٢٣ على نتائج التموضع؟

تعتمد دقة أنظمة التموضع الآلي اعتماداً حاسماً على خصائص الدقة الخاصة بمكوناتها المحركة، لا سيما عند دراسة كيفية تحويل محرك خطوي من نوع نِيما ٢٣ (NEMA 23) للنبضات الكهربائية إلى حركة ميكانيكية دقيقة. ويصبح فهم العلاقة بين مواصفات دقة المحرك والنتائج الفعلية للتموضع أمراً جوهرياً للمهندسين الذين يصمّمون تطبيقاتٍ تؤثّر فيها القابلية لإعادة الإنتاج والدقة تأثيراً مباشراً في جودة المنتج وكفاءة التشغيل وموثوقية النظام.

تؤثر عوامل متعددة داخل محرك خطوي من نوع نِيما ٢٣ بشكل مباشر على دقة التموضع، مما يخلق تداخلاً معقداً بين التسامحات الميكانيكية والخصائص الكهربائية والسلوكيات الحرارية، والتي تحدد في النهاية ما إذا كان نظامك يحقق مواصفات التموضع المقصودة. وتؤثر أداء الدقة على كل شيء بدءاً من عمليات التشغيل بالتحكم العددي الحاسوبي (CNC) ووصولاً إلى جودة الطباعة ثلاثية الأبعاد، مما يجعل من الضروري فهم كيفية تحويل هذه المحركات لقيود الدقة المتأصلة فيها إلى نتائج فعلية في التموضع.

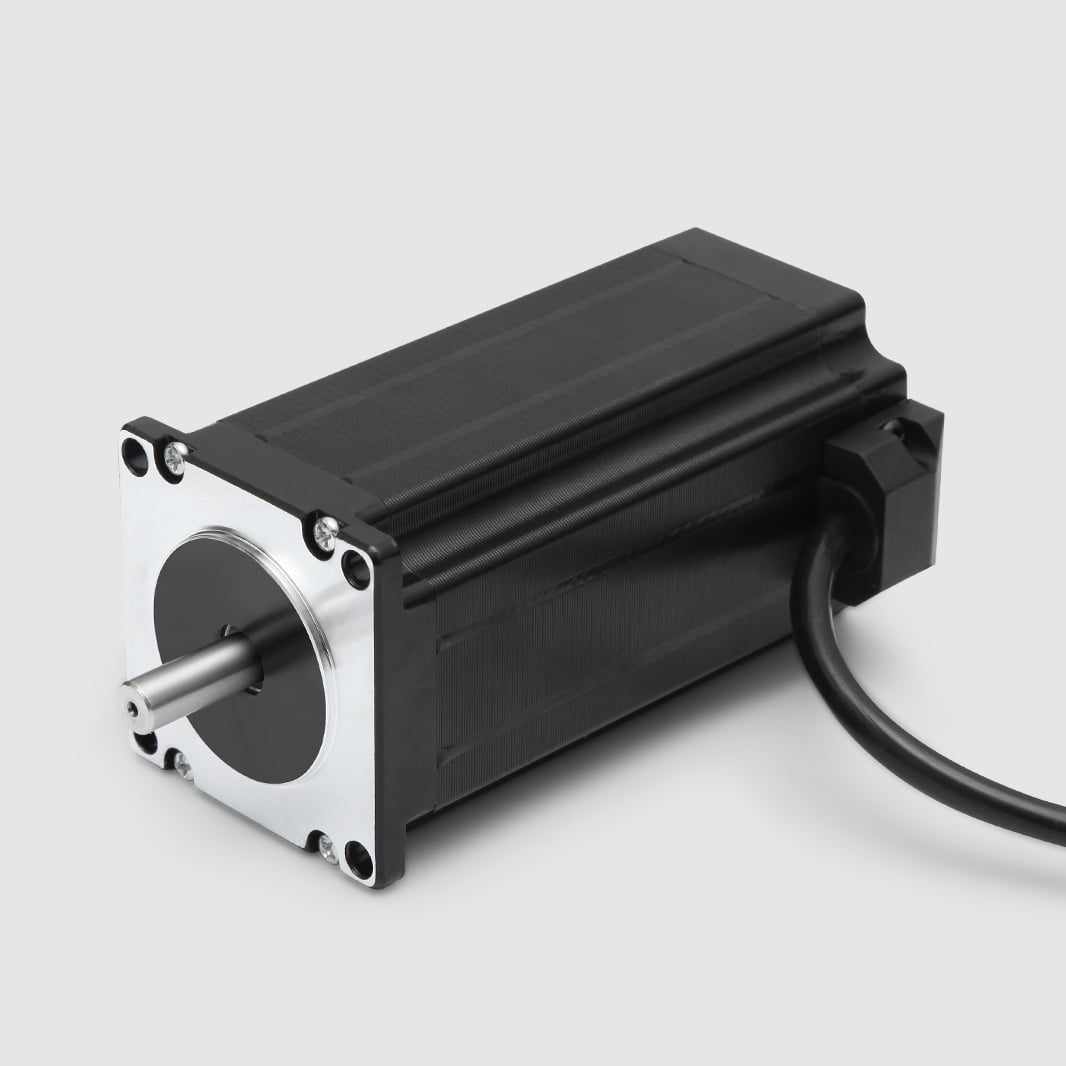

المعلمات الأساسية للدقة في محركات نِيما ٢٣ الخطوية

دقة زاوية الخطوة وأثرها المباشر

دقة زاوية الخطوة لمُحرِّك تدرُّجي من نوع نِيما ٢٣ تشكِّل الأساس لجميع حسابات التموضع، وعادةً ما تُحدَّد بـ ١٫٨ درجة لكل خطوة كاملة مع هامش تسامح يتراوح بين ±٣٪ و±٥٪ حسب جودة التصنيع. وهذه المعلَّمة الأساسية تتحوَّل مباشرةً إلى أخطاء تموضع تتراكم عبر عدة خطوات، حيث يمكن لمُحرِّكٍ ذي تسامح ±٥٪ في زاوية الخطوة أن يُدخل أخطاء تموضع تصل إلى ٠٫٠٩ درجة لكل خطوة في أسوأ السيناريوهات.

تؤدي التباينات التصنيعية في مغنطة الدوار، وهندسة أسنان الثابت، واتساق فجوة الهواء إلى انحرافات في زاوية الخطوة تظهر على شكل أحجام غير متجانسة للخطوات خلال دورة دوران كاملة. وهذه التباينات تُحدث أخطاء تموضع ليست عشوائية التوزيع، بل تتبع أنماطًا قابلة للتنبؤ استنادًا إلى ترتيب الأقطاب المغناطيسية للمحرك، مما يسمح بتطبيق استراتيجيات تعويض في التطبيقات الحرجة.

يصبح التأثير التراكمي لأخطاء زاوية الخطوة بارزًا بشكل خاص في التطبيقات التي تتطلب دورات متعددة أو تحديد دقيق للزاوية، حيث تتراكم أخطاء الخطوات الفردية لتُحدث انحرافات كبيرة في التموضع. فعلى سبيل المثال، قد تتراكم أخطاء تموضع تتجاوز عدة درجات في محرك خطوي من نوع نِما ٢٣ يعمل عبر ١٠٠٠ خطوة مع أخطاء ثابتة في زاوية الخطوة بنسبة ±٣٪، ما لم تُطبَّق آليات تعويض مناسبة أو تصحيح تغذية راجعة.

قيود الدقة والقيود الميكانيكية

توفر التكوينات القياسية لمحركات الخطوة من نوع نِما ٢٣ مائتي خطوة كاملة لكل دورة، ما يُنتج دقة زاوية قدرها ١٫٨ درجة، وقد تثبت هذه الدقة غير كافية لتطبيقات التموضع عالي الدقة دون استخدام تقنية التجزئة الدقيقة (مايكروستيبينغ) أو تخفيض السرعة باستخدام التروس. ويعني هذا القيد الميكانيكي في الدقة أن دقة التموضع لا يمكن أن تفوق حجم الخطوة الأساسي، بغض النظر عن درجة تطور نظام التحكم أو التقنيات المستخدمة في التشغيل.

يمكن لتقنيات التحكم الجزئي في الخطوات أن تحسّن نظريًّا دقة تحديد المواقع عبر تقسيم الخطوة الكاملة إلى زيادات أصغر، لكن التحسين الفعلي في دقة تحديد المواقع يعتمد اعتمادًا كبيرًا على التجانس المغناطيسي للمحرك ودقة التحكم في التيار داخل نظام القيادة. وعلى الرغم من أن التحكم الجزئي في الخطوات قد يوفّر حركة أكثر سلاسةً وانخفاضًا في الاهتزاز، فإنه لا يحسّن بالضرورة الدقة المطلقة في تحديد المواقع بما يتجاوز التسامحات الميكانيكية الأصلية للمحرك.

العلاقة بين الدقة النظرية للتحكم الجزئي في الخطوات والدقة الفعلية القابلة للتحقيق في تحديد المواقع تصبح معقَّدةً بشكل خاص عند أخذ حقيقة أن محرك خطوة NEMA 23 يتمتّع بخصائص مغناطيسية غير خطية تمنع التقسيم المتجانس التام للخطوة الكاملة. وعادةً ما تحقّق دقة تحديد المواقع في الواقع العملي باستخدام التحكم الجزئي في الخطوات نسبةً تتراوح بين ١٠٪ و٣٠٪ فقط من التحسين النظري في الدقة بسبب هذه اللاخطية المغناطيسية.

العوامل البيئية وعوامل التشغيل المؤثرة في الدقة

تأثيرات درجة الحرارة على أداء تحديد المواقع

تؤثر التغيرات في درجة الحرارة تأثيرًا كبيرًا على دقة محرك الخطوات من نوع نِيما ٢٣ عبر آليات متعددة، منها تغير قوة المجال المغناطيسي، والتمدد الميكانيكي للمكونات، وتغير الخصائص الكهربائية لللفات. وتنخفض قوة المغناطيس الدائم في الدوار مع ارتفاع درجة الحرارة بنسبة تقارب ٠٫٢٪ لكل درجة مئوية، ما يؤثر مباشرةً على قدرة المحرك على الحفاظ على مواضع الخطوات بدقة تحت ظروف حرارية متغيرة.

يؤثر التمدد الحراري الميكانيكي على الفجوة الهوائية الحرجة بين الدوار والمبدّد، حيث تؤدي اختلاف معدلات التمدد بين هيكل الألومنيوم ومكونات المغناطيس الفولاذية إلى أخطاء في التموضع قد تتجاوز عدة دقائق قوسية ضمن نطاقات درجات الحرارة الصناعية المعتادة. وهذه التأثيرات الحرارية تشكل مشكلةً بالغة الخطر في التطبيقات التي يعمل فيها محرك الخطوات من نوع نِيما ٢٣ في بيئات تتسم بتقلبات حرارية كبيرة أو بدرجات حرارة تشغيل مرتفعة.

تؤثر تغيرات مقاومة اللف مع درجة الحرارة على توزيع التيار وتوحُّد المجال المغناطيسي، مُولِّدةً أخطاء في التموضع تعتمد على درجة الحرارة، وقد لا تظهر هذه الأخطاء فورًا لكنها تتراكم تدريجيًّا مع تغير ظروف التشغيل. ويُنشئ التفاعل بين التأثيرات الحرارية والأداء المغناطيسي أنماطًا معقَّدةً من أخطاء التموضع، ما يستدعي تأمُّلًا دقيقًا في التطبيقات الدقيقة.

الاعتماد على الحمل والسرعة

تتفاوت دقة التموضع لمotor خطوي من نوع nema 23 بشكلٍ كبيرٍ حسب الحمل المُطبَّق وسرعة التشغيل؛ إذ يزيد الحمل الأكبر من احتمال فقدان الخطوات ويقلل عزم التثبيت عند كل موضع خطوة. وقد يتسبب الحمْل القصوري العالي في تجاوز المحرك لموضع الخطوة بسبب خصائص التخميد المحدودة للمحرك، بينما قد يمنع الحمْل الزائد المحرك تمامًا من إكمال كل خطوة على حدة.

تنشأ أخطاء التموضع التي تعتمد على السرعة من قيود الحث في المحرك، والتي تمنع التغيرات السريعة في التيار الضرورية للحفاظ على تحكم دقيق في المجال المغناطيسي أثناء متتاليات الخطوات السريعة. وتؤدي معدلات الخطوات الأعلى إلى خفض العزم الفعّال المتاح لدقة التموضع، ما يخلق تناقضاً بين سرعة الحركة ودقة التموضع، ويجب الموازنة بينهما بعناية في تصميم النظام.

يمكن أن تؤدي ظواهر الرنين في أنظمة محركات الخطوات من نوع نِيما ٢٣ إلى تدهور حاد في دقة التموضع ضمن نطاقات سرعة محددة، حيث يضخّم الرنين الميكانيكي الأخطاء الصغيرة في التموضع إلى اهتزازات كبيرة تستمر بعد اكتمال أوامر الحركة. ولذلك، يكتسب فهم هذه الترددات الرنينية وتجنّبها أهمية بالغة للحفاظ على أداء تموضعٍ ثابت عبر مختلف المعايير التشغيلية.

قياس وكمّ أخطاء التموضع

معايير مواصفات الدقة وتفسيرها

تشمل معايير الصناعة الخاصة بدقة محرك الخطوات نِيما ٢٣ قياسات دقة زاوية الخطوة، والتناسق المركزي، وانحراف عمود الدوران، وهي قياسات ترتبط ارتباطًا مباشرًا بأداء التموضع في التطبيقات العملية. وتظهر دقة زاوية الخطوة عادةً كمواصفة تحمل نسبة تسامح مئوية، بينما توفر قياسات التناسق المركزي وانحراف العمود تسامحات أبعاد مطلقة تؤثر على تكرار التموضع.

يكتسب فهم الفرق بين الدقة والتكرار أهمية بالغة عند تقييم أداء تموضع محرك الخطوات نِيما ٢٣، إذ قد يُظهر المحرك تكرارًا ممتازًا مع استمرار وجود أخطاء تموضع ثابتة ناتجة عن عدم دقة منهجية في وضع الأقطاب المغناطيسية أو الأبعاد الميكانيكية. وهذه التمييزات تؤثر في قرارات تصميم النظام بشأن الحاجة إلى تصحيح تغذية راجعة أو إجراءات معايرة.

قد لا تعكس مواصفات الشركة المصنعة بدقة دقة تحديد المواقع في ظروف التشغيل الفعلية المتغيرة، مما يجعل من الضروري فهم كيفية اختلاف ظروف القياس المخبري عن بيئات التطبيق الفعلية. وغالبًا ما يتطلب الفارق بين الدقة المحددة والدقة الفعلية المحقَّقة في تحديد المواقع استراتيجيات إضافية لتوصيف الأداء وتعويضه لضمان تلبية متطلبات النظام.

تقنيات القياس العملية وتحليل الأخطاء

يتطلب قياس دقة تحديد المواقع الفعلية لأنظمة محركات التدرج من نوع nema 23 معدات دقيقة لقياس الزوايا مثل مشفرات ضوئية أو مترابطات ليزرية أو منصات دورانية تمتلك دقة تفوق بكثير الدقة النظرية للمحرك. ويجب أن تكون دقة نظام القياس أفضل بخمس مرات على الأقل من الدقة المتوقعة للمحرك لتقديم توصيفٍ ذي معنى لأداء تحديد المواقع.

يجب أن تأخذ تقنيات تحليل الأخطاء في الاعتبار مكونات الخطأ النظامي والعشوائي على حدٍّ سواء، حيث تتبع الأخطاء النظامية أنماطًا قابلة للتنبؤ مرتبطة بمواقع الأقطاب المغناطيسية، بينما تنجم الأخطاء العشوائية عن تحملات التصنيع والتغيرات البيئية. ويمكن في كثير من الأحيان تعويض الأخطاء النظامية عبر تصحيح برمجي، أما الأخطاء العشوائية فهي التي تُحدِّد الحد الأساسي لدقة نظام المحرك.

يكشف اختبار الدقة على المدى الطويل عن كيفية تغير أداء تحديد الموضع للمحرك الخطوي من نوع nema 23 مع مرور الزمن التشغيلي، ودورات درجة الحرارة، والتآكل الميكانيكي، مما يوفِّر رؤىً حول موثوقية النظام ومتطلبات الصيانة. وتساعد هذه الدراسات التوصيفية الموسَّعة في وضع توقعات واقعية للدقة وتحديد فترات الصيانة المناسبة للتطبيقات الحرجة التي تتطلب تحديد موضع دقيق.

استراتيجيات التحسين لتعزيز أداء تحديد الموضع

تكوين نظام القيادة وطرق التحكم

يمكن أن تحسّن أنظمة القيادة المتقدمة دقة تحديد الموضع لمُحرّك الخطوات من نوع نِيما ٢٣ بشكلٍ كبيرٍ من خلال التحكم الدقيق في التيار، وخوارزميات مكافحة الرنين، ودمج التغذية المرتدة الحلقيّة المغلقة. وتؤثّر دقة التحكم في التيار تأثيراً مباشراً على انتظام توليد المجال المغناطيسي، حيث إن التنظيم عالي الدقة للتيار يحسّن اتساق الخطوة إلى الخطوة ويقلّل الأخطاء في تحديد الموضع الناتجة عن تذبذب التيار أو عدم دقة التنظيم.

توفر تقنية التجزئة الدقيقة مع ملفات تيار جيبية حركةً أكثر سلاسةً وقد تحسّن دقة تحديد الموضع مقارنةً بالتحكم التقليدي في التيار ذي الشكل المربّع، لا سيما عند دمجه مع تغذية مرتدّة من مشغّل لتأكيد إكمال كل خطوة ضمن حلقة مغلقة. ويعتمد فاعلية هذه الأساليب المتقدمة في التحكم اعتماداً كبيراً على انتظام الخصائص المغناطيسية لمُحرّك الخطوات المحدّد من نوع نِيما ٢٣ وعلى دقة تنظيم التيار في نظام القيادة.

تُمكِّن ميّزات مكافحة الرنين في محركات الخطوات الحديثة من التخلّص من أخطاء التموضع الناجمة عن الرنين الميكانيكي، مع ضبط تلقائي لمعالم القيادة لتجنّب نطاقات التردد المشكلة. وتتطلّب هذه الخوارزميات التحكّمية المتطوّرة ضبطًا دقيقًا ليتناسب مع الخصائص الميكانيكية المحدّدة لمجموعة المحرك والحمل، وذلك لتحقيق أقصى تحسين ممكن في دقة التموضع.

اعتبارات تصميم النظام الميكانيكي

تؤثّر طرق الربط الميكانيكي بين محرك الخطوات من نوع NEMA 23 والحمل المرتبط به تأثيرًا كبيرًا في دقة التموضع؛ إذ يوفّر الربط الصلب انتقالًا أكثر دقةً، لكنه قد يزيد من احتمال حدوث رنين في النظام وانتقال الاهتزازات. أما الربط المرن فيقلّل من الاهتزازات ويسمح بتصحيح اختلالات التراص الطفيفة، إلّا أنه قد يسبّب وجود فراغ تشغيلي (باكلاش) أو مرونة تؤثّر سلبًا في دقة التموضع عند تغيّر ظروف الحمل.

يمكن لأنظمة تخفيض التروس أن تحسّن دقة التموضع الفعّالة، لكنها تُدخل مصادر أخطاء إضافيةً تشمل اللعب في التروس، ودقة أسنان التروس، وتسامح التجميع، والتي قد تُلغي التحسّن النظري في الدقة. ويستلزم اختيار نسب التروس المناسبة تحقيق توازنٍ بين تحسين الدقة من جهة، وزيادة التعقيد والمصادر المحتملة للأخطاء الإضافية في مسار الانتقال الميكانيكي من جهة أخرى.

تكفل إجراءات التركيب والمحاذاة السليمة ألا تُضعف الأخطاء الناتجة عن التركيب الميكانيكي الدقة الجوهرية لمotor خطوة نِيما ٢٣، حيث تؤثر مسطحيّة سطح التركيب ومحاذاة العمود وتناسق المركزية في الوصلات جميعها في أداء التموضع الكلي. بل وقد يُظهر محركو الخطوة عاليو الدقة أداءً رديئًا في التموضع إذا جرى تركيبها بشكل غير سليم أو تقييدها ميكانيكيًّا.

الأسئلة الشائعة

ما الدقة النموذجية في التموضع التي يمكن تحقيقها باستخدام محرك خطوة نِيما ٢٣؟

تَحقِق أغلب محركات الخطوات من نوع نِيما ٢٣ عالية الجودة دقة تحديد الموضع بمقدار ±٣ إلى ±٥٪ من زاوية الخطوة، ما يعادل تقريبًا ±٠٫٠٥٤ إلى ±٠٫٠٩ درجة لكل خطوة في الظروف المثالية. ومع ذلك، فإن الدقة الفعلية في الاستخدام اليومي تعتمد بشكل كبير على العوامل البيئية وظروف التحميل وجودة نظام القيادة، وتتراوح الدقة العملية عادةً بين ±٠٫١ و±٠٫٣ درجة تبعًا لمتطلبات التطبيق وتصميم النظام.

كيف يؤثر التحكم بالخطوات الجزئية (مايكروستيبينغ) في دقة تحديد الموضع لمحركات الخطوات من نوع نِيما ٢٣؟

يمكن أن يحسّن التحكم بالخطوات الجزئية دقة التحديد الزاوي (الرزوليوشن)، لكنه لا يحسّن بالضرورة الدقة المطلقة بما يتجاوز التسامحات الأصلية للمحرك. فعلى الرغم من أن التحكم بالخطوات الجزئية قد يوفّر ٢٥٦ قسمًا أو أكثر لكل خطوة كاملة، فإن التحسّن الفعلي في دقة تحديد الموضع يتراوح عادةً بين ١٠٪ و٣٠٪ بسبب اللاخطية المغناطيسية وقيود التحكم في التيار. أما الفوائد الرئيسية لهذا الأسلوب فهي تحقيق حركة أكثر سلاسة وتخفيض الاهتزازات، وليس رفع الدقة بشكل ملحوظ.

هل يمكن لتغيرات درجة حرارة البيئة أن تؤثر تأثيرًا كبيرًا على دقة تحديد الموضع لمotor خطوات نيمـا ٢٣؟

نعم، يمكن للتغيرات في درجة الحرارة أن تؤثر تأثيرًا كبيرًا على دقة تحديد الموضع عبر آليات متعددة، منها انخفاض شدة المغناطيس (بمعدل تقريبي ٠٫٢٪ لكل درجة مئوية)، والتمدد الحراري للمكونات الميكانيكية، والتغيرات في الخصائص الكهربائية. وفي التطبيقات التي تتعرض لتقلبات حرارية تبلغ ٥٠°م أو أكثر، قد تتجاوز أخطاء تحديد الموضع الناجمة عن التأثيرات الحرارية عدة دقائق قوسية، ما يجعل تعويض درجة الحرارة أو التحكم في البيئة ضروريًّا في التطبيقات عالية الدقة.

ما المعدات القياسية المطلوبة للتحقق من دقة تحديد الموضع لمotor خطوات نيمـا ٢٣؟

تتطلب القياسات الدقيقة معدات قياس زاويّة دقيقة بدقة تفوق دقة المحرك المتوقعة بخمسة أضعاف على الأقل، مثل مشفرات ضوئية عالية الدقة (عادةً ١٠٬٠٠٠ عدّاد أو أكثر لكل دورة)، أو أنظمة تداخل الليزر، أو طاولات دورانية دقيقة. كما يجب أن يراعي نظام القياس دقة التثبيت، وانحراف العمود، والاستقرار البيئي لتقديم توصيفٍ ذي معنى لأداء التموضع الفعلي في ظل الظروف التشغيلية.
