لماذا يُعد محرك الخطوات من نوع نِيما ٣٤ مناسبًا للتطبيقات التي تتطلب عزم دوران عالٍ؟

يمثّل محرك الخطوات من نوع نِيما ٣٤ تقدّمًا جوهريًّا في تقنيات التحكّم الحركي الدقيق، وقد صُمّم خصيصًا ليوفّر أداءً استثنائيًّا في عزم الدوران ضمن التطبيقات الصناعية الشديدة الطلب. وعندما يواجه المهندسون تحديات تتطلّب كلًّا من التموضع الدقيق والقوة الدورانية الكبيرة، فإن الخصائص الفريدة لأنظمة محركات الخطوات من نوع نِيما ٣٤ توفّر حلاً مثاليًّا يجمع بين مزايا محركات الخطوات القياسية والأنظمة المؤازرة الأكثر تعقيدًا.

لفهم سبب تميُّز محرك الخطوات من نوع نِما ٣٤ في السيناريوهات التي تتطلب عزم دوران مرتفع، لا بد من تحليل المبادئ التصميمية الأساسية التي تتيح لهذه المحركات إنتاج قوة دورانية أكبر بكثير مقارنةً بمحركات خطوات ذات أحجام أصغر ضمن سلسلة إطارات نِما. فالتركيب المادي وشدة المجال المغناطيسي وخصائص quánertia الدوراني للدوار تتضافر معًا لتكوين منصة محرك قادرة على تحمل أحمال كبيرة مع الحفاظ على دقة الخطوات المتناهية التي تُعرِّف تقنية محركات الخطوات.

المزايا التصميمية المادية لتوليد عزم دوران مرتفع

حجم الإطار الأكبر والهيكل المغناطيسي

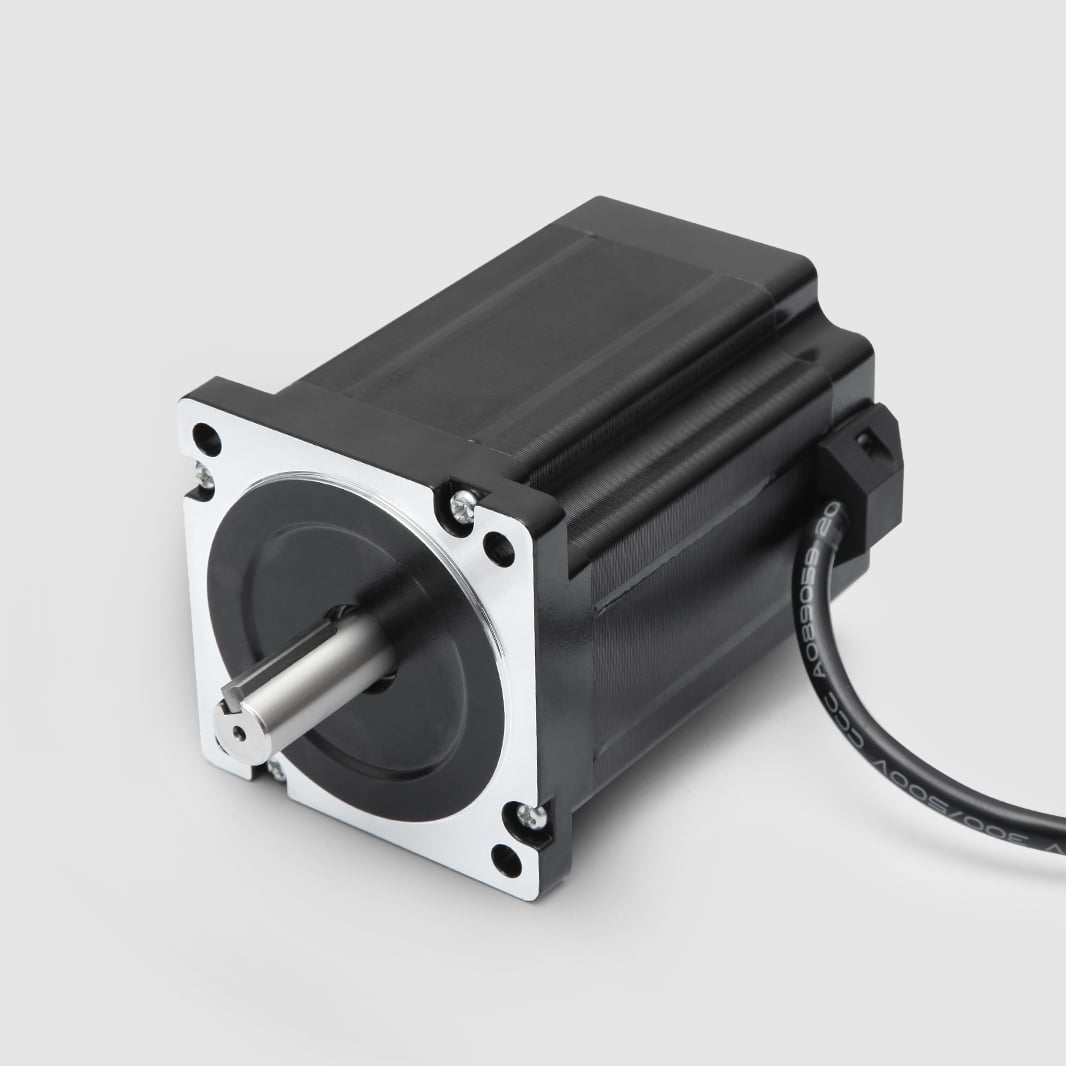

يتميَّز محرك الخطوات من نوع نِما ٣٤ بإطار مربَّع بحجم ٨٦ مم، ما يسمح باستيعاب مغناطيسات ولفّات أكبر بكثير مقارنةً بمحركات الإطار القياسي لنِما الأصغر حجمًا. ويؤدي هذا الزيادة في الأبعاد الفيزيائية مباشرةً إلى تعزيز شدة المجال المغناطيسي، الذي يشكِّل الأساس لإنتاج عزم دوران أعلى. كما أن القطر الأكبر للدوار يولِّد ذراع رافعة أطول للقوى المغناطيسية، ما يضاعف القوة الدورانية الناتجة عن كل نبضة كهربائية.

تتيح أبعاد الإطار الأوسع لمحرك الخطوات من نوع نِما ٣٤ تكوين ترتيبات أكثر تقدُّمًا للأقطاب المغناطيسية وزيادة سعة اللفّات النحاسية. وتتضافر هذه العناصر التصميمية بشكل تآزري لإنتاج المجالات المغناطيسية القوية اللازمة للتطبيقات التي تتطلَّب عزم دوران مرتفع. ويمكن للتجميع الأكبر حجمًا للمحث استيعاب عدد أكبر من اللفّات باستخدام سلك ذي مقاطع عرضية أكبر، ما يمكِّن من رفع تصنيفات التيار وبالتالي إنتاج عزم دوران أكبر.

كتلة الدوار وعزم القصور الذاتي

تُسهم الكتلة الكبيرة للدوار في محرك الخطوات من نوع نِيما ٣٤ في كلٍّ من القدرة على توليد العزم والاستقرار التشغيلي تحت الحمْل. وعلى الرغم من أن ارتفاع عطالة الدوار يتطلب طاقةً أكبر لتسريعه، فإنه يوفّر في المقابل مقاومةً طبيعيةً أمام الاضطرابات الخارجية وتقلّبات الحمْل. وتكمن القيمة الكبيرة لهذه الخاصية في التطبيقات التي يُعدّ الحفاظ على دقة الموضع تحت ظروف حمْل متغيرة أمراً جوهرياً.

تؤدي زيادة كتلة الدوار في محرك الخطوات من نوع نِيما ٣٤ إلى توليد زخمٍ أكبر أثناء التشغيل، ما يساعد في تخفيف تذبذب العزم والحفاظ على ثبات سرعة الدوران. ويكتسب هذا الميزة الميكانيكية أهميةً بالغةً في التطبيقات عالية العزم، حيث قد تتسبب تقلّبات الحمْل—في المحركات الأصغر حجماً—في أخطاء في الخطوات أو فقدان الموضع.

الخصائص الكهربائية التي تدعم أداء العزم

قدرات التحمّل الحالية وتشتّت القدرة

عادةً ما يعمل محرك الخطوات من نوع نِما ٣٤ عند مستويات تيار أعلى مقارنةً بمحركات الإطارات الأصغر، وغالبًا ما يتراوح التيار بين ٣ و٨ أمبير لكل طور. ويرتبط هذا الارتفاع في سعة التيار ارتباطًا مباشرًا بزيادة عزم الدوران الناتج، لأن شدة المجال المغناطيسي تزداد تناسبيًّا مع تدفُّق التيار عبر الملفات. كما أن حجم الإطار الأكبر يوفِّر كتلة حرارية كافية ومساحة سطحية مناسبة لتفريغ الحرارة بكفاءة، مما يمكِّن المحرك من العمل المستمر عند تيارات عالية.

تتيح أنظمة الإدارة الحرارية المتقدمة في تصاميم محركات الخطوات من نوع نِما ٣٤ التشغيل المستمر عند مستويات طاقة مرتفعة دون المساس بالموثوقية. فكتلة المعدن الأكبر ومساحة السطح الأوسع تُسهِّل تبريد التوصيل الطبيعي، بينما يوسع خيار التبريد بالإجبار الهوائي أو تركيب المشتت الحراري نطاق التشغيل ليشمل أكثر التطبيقات طلبًا.

اعتبارات الجهد والتحريض

الخصائص الكهربائية لـ محرك خطوة NEMA 34 تتضمن عادةً قيماً أعلى للحث مقارنةً بالمحركات الأصغر، ما يؤثر على إنتاج العزم وأداء السرعات العالية على حدٍّ سواء. فبينما قد يحدّ الحث الأعلى من أقصى معدلات الخطوات، فإنه يسهم أيضاً في استقرار العزم عند السرعات المنخفضة، حيث تعمل عادةً التطبيقات ذات العزم العالي.

تتطلب أداء محرك الخطوات من نوع نِيما ٣٤ الأمثل جهداً كهربائياً غالباً ما يستلزم أنظمة تشغيل قادرةً على توصيل ٢٤ إلى ٨٠ فولتاً أو أكثر. وتتيح هذه المستويات المرتفعة من الجهد أوقات ارتفاع سريعة للتيار عبر لفات الحث الأعلى، مما يحافظ على إخراج العزم عبر مدى واسع من السرعات ويضمن خطواتٍ موثوقةً تحت الحمولة.

المزايا الميكانيكية في سيناريوهات الأحمال العالية

قدرات العزم الثابت

تتراوح مواصفات عزم التثبيت لمحركات الخطوات ذات الإطار القياسي نِيما ٣٤ عادةً بين ١٠ و٥٠ نيوتن.متر، ما يمثل زيادة كبيرة مقارنةً بالإطارات الأصغر حجمًا. وتضمن هذه القدرة الاستثنائية على توليد عزم التثبيت أن يحتفظ المحرك بموقعه في مواجهة قوى خارجية كبيرة دون الحاجة إلى تغذية مراحل إضافية أو استخدام فرامل ميكانيكية في العديد من التطبيقات.

تجعل خصائص عزم التثبيت القوية لمحرك الخطوات نِيما ٣٤ هذا المحرك مناسبًا بصفة خاصة لتطبيقات الرفع العمودي وأنظمة التموضع عالية الأداء والظروف التي قد تحاول فيها قوى خارجية تحريك الحمولة أثناء فترات السكون. كما أن قدرة المحرك على مقاومة الحركة دون إدخال طاقة مستمرة توفر كفاءةً أعلى في استهلاك الطاقة وتقلل من متطلبات نظام التحكم.

أداء عزم الدوران الديناميكي

أثناء الدوران، يحافظ محرك الخطوات من نوع نِيما ٣٤ على عزم دوران كبير عبر نطاقات السرعة التشغيلية المعتادة في التطبيقات التي تتطلب عزم دوران عالٍ. وتُظهر خصائص العزم-السرعة لهذه المحركات انخفاضًا تدريجيًّا مع ازدياد السرعة، لكنها تحافظ على مستويات عزم قابلة للاستخدام حتى مئات الدورات في الدقيقة، وفقًا لتوصيل نظام القيادة ومتطلبات الحمولة.

يسمح منحنى العزم الديناميكي لنظام محرك خطوات نِيما ٣٤ المُهيَّأ بشكل سليم بتسريع أحمال كبيرة من حالة السكون مع الحفاظ على دقة الموضع. وهذه القدرة ضرورية جدًّا في تطبيقات مثل محاور أنظمة التحكم العددي بالحاسوب الثقيلة، وأنظمة الطباعة ثلاثية الأبعاد الكبيرة الحجم، والمعدات الصناعية لأتمتة العمليات، حيث يلزم توافر الدقة والقوة معًا.

ميزات تصميم محددة التطبيق

خيارات العمود ومرونة التثبيت

منصة محرك الخطوات نِيما ٣٤ تقدّم تشكيلات مختلفة لمهايئات العمود، وهي مصممة لتحمل الأحمال الميكانيكية المتزايدة المرتبطة بالتطبيقات عالية العزم. وأقطار الأعمدة القياسية التي تتراوح بين ١٢ مم و١٤ مم توفر متانة كافية للتوصيل المباشر بالأحمال الكبيرة، بينما تلبي خيارات الأعمدة الخاصة — مثل الأخاديد المفتاحية والسطوح المسطحة والتراكيب ذات الخيوط — متطلبات التثبيت المتنوعة.

تشمل مرونة التثبيت في تصاميم محركات الخطوات نِيما ٣٤ خيارات المحامل الأمامية والخلفية على حد سواء، مما يسمح بتحمل الأحمال الواقعة على طرف واحد (كالكانتيليفر) وتراكيب الأعمدة الممتدة عبر المحرك. وقد تم اختيار أنظمة المحامل القوية المستخدمة في هذه المحركات بدقة لتحمل الأحمال الشعاعية والمحورية التي تظهر في التطبيقات عالية العزم، ما يضمن موثوقية طويلة الأمد في ظل ظروف التشغيل الصعبة.

مقاومة البيئة و الصمود

تتضمن عادةً بنية وحدات محركات الخطوات من نوع نِيما ٣٤ ميزاتٍ تُعزِّز المتانة في البيئات الصناعية. وتضمن تجميعات المحامل المغلقة والعوازل المقاومة للرطوبة في لفائف المحرك ومواد الغلاف المقاومة للتآكل التشغيلَ الموثوق به في الظروف الصعبة التي تُستخدم فيها عادةً التطبيقات ذات العزم العالي.

غالبًا ما تفوق مواصفات تصنيف درجة الحرارة لأنظمة محركات الخطوات من نوع نِيما ٣٤ تلك الخاصة بالمحركات الأصغر حجمًا، وذلك انعكاسٌ لكثافة الحرارة المحسَّنة وللتوقع بتشغيلها في بيئات صعبة. وتتيح أنظمة العزل من الفئة ف أو الفئة ه تشغيلًا مستمرًّا عند درجات حرارة مرتفعة، بينما توفر أجهزة استشعار درجة الحرارة الاختيارية إمكانيات الرصد للتطبيقات الحرجة.

التكامل مع أنظمة القيادة والتحكم

متطلبات نظام الدفع

يتطلب التنفيذ الناجح لأنظمة محركات الخطوات من نوع نِيما ٣٤ في التطبيقات ذات العزم العالي إلكترونيات قيادة مُصمَّمة خصيصًا للتعامل مع متطلبات التيار والجهد المتزايدة. وتوفّر وحدات القيادة الحديثة القائمة على التجزئة الدقيقة (مايكروستيبينغ) الدقة والقدرة على التعامل مع الطاقة اللازمة لتحسين إنتاج العزم مع تقليل الاهتزاز والضجيج الصوتي إلى أدنى حد.

تصبح ميزات القيادة المتطورة، مثل خوارزميات مكافحة الرنين، والتخفيض التلقائي للتيار، وحماية الحرارة، بالغة الأهمية عند تشغيل أنظمة محركات الخطوات من نوع نِيما ٣٤ عند أقصى إمكاناتها العزمية. وتضمن هذه القدرات الذكية في وحدات القيادة أداءً مثاليًّا مع حماية المحرك ووحدات القيادة الإلكترونية معًا من التلف الناتج عن ظروف التحميل الزائد.

خيارات التغذية الراجعة والمراقبة

بينما تعمل أنظمة محركات الخطوات النموذجية من نوع نِيما ٣٤ (NEMA 34) في الوضع الحلقي المفتوح، فإن التطبيقات ذات العزم العالي تستفيد عادةً من أنظمة تغذية راجعة لموقع المحرك تُقارن الموقع الفعلي للمحرك بالموقع المطلوب. وتتيح التغذية الراجعة من المشفر اكتشاف الخطوات الضائعة الناتجة عن الأحمال الزائدة، كما تسمح باتخاذ إجراءات تصحيحية للحفاظ على دقة النظام.

تشمل القدرات الرقابية المدمَجة في تطبيقات محركات الخطوات الحديثة من نوع نِيما ٣٤ (NEMA 34) استشعار التيار وقياس درجة الحرارة وكشف الاهتزاز. وتوفّر هذه الميزات التشخيصية إنذارًا مبكرًا بالمشكلات المحتملة، وتدعم استراتيجيات الصيانة التنبؤية التي تضمن أقصى وقت تشغيل ممكن للنظام في التطبيقات الحرجة.

الأسئلة الشائعة

ما مدى العزم النموذجي لمحركات الخطوات من نوع نِيما ٣٤ (NEMA 34)؟

عادةً ما توفر محركات الخطوات من نوع نِيما ٣٤ عزم احتفاظ يتراوح بين ١٠ و٥٠ نيوتن·متر، وذلك حسب النموذج المحدد ومعدل التيار. أما عزم الدوران الديناميكي أثناء التشغيل فيكون أقل، لكنه لا يزال كافياً لمعظم التطبيقات عالية العزم، مع اختلاف القيم الفعلية تبعاً لسرعة التشغيل وتكوين نظام القيادة.

كيف يقارن إخراج العزم لمحركات الخطوات من نوع نِيما ٣٤ مع أحجام نِيما الأصغر؟

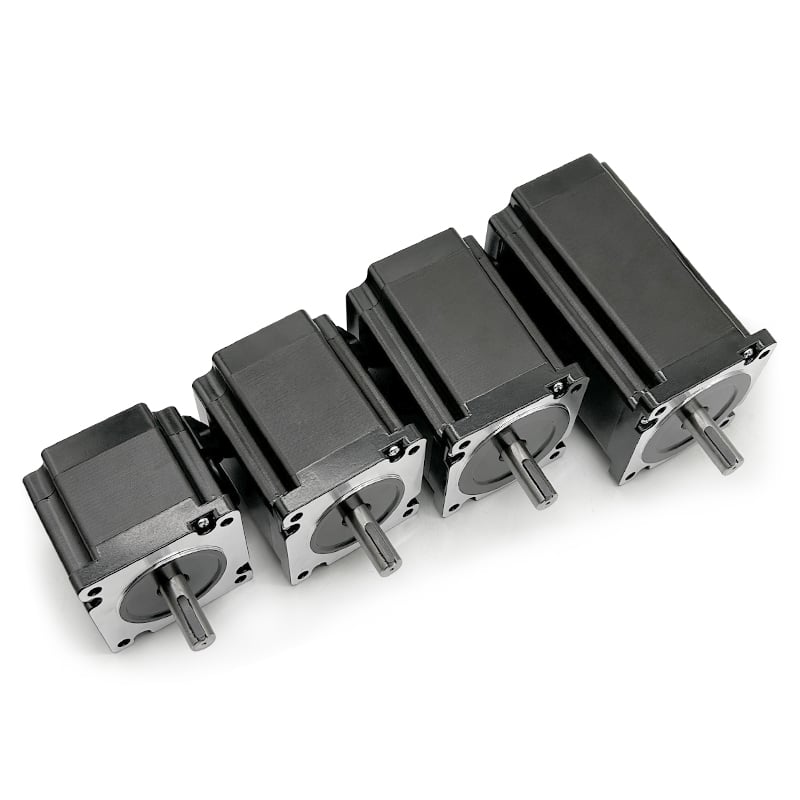

توفر محركات الخطوات من نوع نِيما ٣٤ عزماً أعلى بكثير مقارنةً بالأحجام الإطارية الأصغر، حيث تقدّم عادةً عزماً يفوق عزم محركات نِيما ٢٣ بثلاثة إلى عشرة أضعاف، وأكثر بكثير من عزم محركات نِيما ١٧. ويأتي هذا الارتفاع في قدرة العزم نتيجة الحجم الإطاري الأكبر، والمغناطيسات الأقوى، والسعة الأعلى للتيار، والكتلة الأكبر للمحرّك الدوار التي تميّز مواصفات نِيما ٣٤.

ما هي القيود الرئيسية التي يجب أخذها في الاعتبار عند استخدام محركات الخطوات من نوع نِيما ٣٤ في التطبيقات عالية العزم؟

تشمل القيود الرئيسية استهلاك طاقة أعلى، وزيادة في توليد الحرارة، وحجم فيزيائي أكبر، وتكلفة أعلى، وعادةً ما تكون السرعة القصوى أقل مقارنةً بالمحركات الأصغر. علاوةً على ذلك، قد تحدّ مقاومة الدوران الأعلى من قدرات التسارع وقد تتطلب أنظمة تشغيل أكثر تطورًا لتحقيق أداءٍ أمثل في التطبيقات الديناميكية.

هل يمكن لمحركات الخطوات من نوع نِيما ٣٤ أن تعمل بشكلٍ موثوقٍ في تطبيقات عزم دوران مرتفع مستمرة؟

نعم، يمكن لمحركات الخطوات من نوع نِيما ٣٤ أن تعمل بشكلٍ موثوقٍ في تطبيقات عزم دوران مرتفع مستمرة عند تحديدها وتوصيفها بشكلٍ مناسب. ومن العوامل الأساسية إدارة الحرارة بكفاءة، واختيار نظام التشغيل المناسب، وضبط التيار بدقة، وأخذ الظروف البيئية في الاعتبار. وبالفعل، تستخدم العديد من التطبيقات الصناعية محركات الخطوات من نوع نِيما ٣٤ بنجاح في تشغيلٍ مستمرٍ على مدار ٢٤ ساعة يوميًّا تحت أحمال كبيرة.
