Што се Клучните Спецификации на NEMA 23 Степ Мотор?

Преглед на NEMA 23 чекорни мотори и нивните апликации

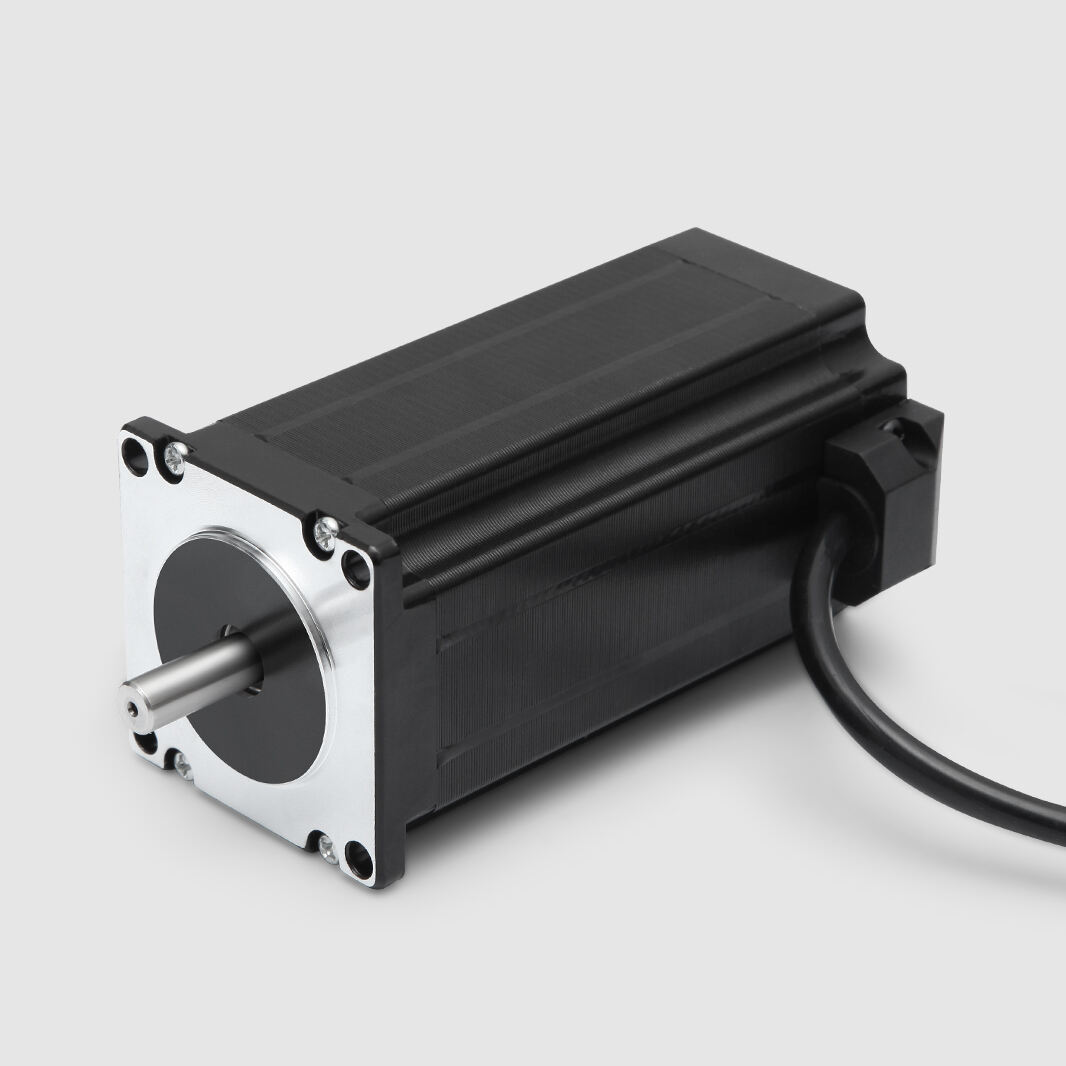

NEMA 23 чекорен мотор добива многу пофолку заради точното контролирање на движењето, што ги прави овие мотори корисни во различни инженерски проекти и дизајни на роботи. Она што ги прави различни е тоа што тие ги следат стандартните спецификации за големина поставени од страна на Националната асоцијација за производители на електрични уреди (NEMA). Тоа значи дека инженерите можат да ги вклучат во сите видови технички поставки без големи загрижености за проблеми со прилагодување. Предностите стануваат посебно јасни кога ќе се погледнат работи како што се 3D принтери, машини за режење под контрола на компјутер и роботски раце каде што добивањето на точното движење има голем значај. Земете пример CNC машина начинот на кој ја користи аголот одредува дали ќе ја исече металот или пластиката правилно секој пат кога ќе се стартува.

Кога се разгледуваат спецификациите за дизајн, NEMA 23 чекорни мотори се проценуваат главно низ три клучни фактори: агол на чекор, номинална струја по фаза и колку вртежен момент можат да одржат кога ќе застанат. Повеќето модели имаат стандарден агол на чекор од околу 1,8 степени, што значи дека им требаат околу 200 чекори за да направат една целосна ротација. Ова овозможува прилично добро управување со прецизноста на движењето. Овие мотори сега се појавуваат секаде - од аматерски 3D принтери па сè до софистицирани системи со роботски раце во фабрики. Луѓето многу ги сакаат затоа што добро функционираат во многу различни ситуации и со години се покажуваат како прилично посебни. Нивното присуство во мали проекти и големи производни постројки го истакнува зошто инженерите продолжуваат да се враќаат кон нив за задачи што бараат точно позиционирање. Нивото на контрола што ја обезбедуваат овие мотори станала неопходна во денешниот технолошки напреден свет каде што прецизноста е најважна.

Димензија и размери на рамната на NEMA 23 чекорни мотори

Стандарден размер NEMA 23: 56.4mm x 56.4mm

Чекорните мотори NEMA 23 обично имаат околу 56,4 мм на секоја страна, со што се добива нивниот карактеристичен квадратен преден панел. Ова стандардна големина овозможува моторите добро да работат со повеќето постојни системи за монтирање. За инженерите кои работат на дизајни, постојаните димензии значително им олеснуваат процесот на интегрирање, бидејќи сите знаат со што работат. Точно да се добијат мерењата е важно, бидејќи инаку моторот нема да се вклопи правилно во системот за кој е наменет. Тоа влијае и на леснотија при инсталацијата и на неговата перформанса по пуштањето во употреба, особено кај прецизни апликации како роботски раце или CNC машини каде што прецизноста е критична. Квадратниот преден панел не е случаен избор во дизајнот. Тој всушност има клучна улога во тоа дали моторот ќе се порамни правилно со компонентите со кои треба да се поврзе во процесот на работа.

Варијации во должината и нивниот влијание врз момент и моќ

NEMA 23 чекорен мотор доаѓа во различни должини, а овие различни големини значително влијаат на колку вртежен момент и моќност доставуваат. Подолгите мотори имаат тенденција да генерираат повеќе вртежен момент, нешто што има големо значење кога се справува со тешки работи како што е бурање низ дебели материјали на CNC машина или контролирање на прецизни движења во роботски раце. Секој кој работи со овие мотори треба да разбере како промената на должината влијае на работи како што е излезниот вртежен момент пред да изберат соодветниот за нивната посебна поставка. Кога инженерите ќе го совпаднат големината на моторот со она што работата всушност бара, тие ќе постигнат подобра перформанса воопшто. Ова осигурува дека моторот работи правилно без претерано работа или недоволно работа за која било апликација на крајот ќе заврши.

Степенски агол и резолуција во NEMA 23 стапер мотори

Чести чекорни агли: 1.8° и 0.9°

NEMA 23 чекорни мотори доаѓаат во две главни варијанти што се однесува на аголот на чекор: најчесто 1,8 степени или половина од тоа на 0,9 степени. Поголемата верзија од 1,8 степени прави 200 чекори за да направи еден целосен завој, додека пак помалата верзија од 0,9 степени има потреба од двојно повеќе, 400 чекори, за истата ротација. Што всушност значи тоа? Па, разликата во овие големини на чекори има реален влијание врз тоа колку прецизно можеме да контролираме движење. Помалите чекори овозможуваат значително подобра прецизност, што е точно она што повеќето модерни машини имаат потреба. Земете ги на пример 3D принтерите, тие многу зависат од оние мали инкременти за да креираат детални печатени слоеви слој по слој. Слично на тоа, роботите кои работат на производни линии имаат голема корист од можноста да ги позиционираат компонентите со прецизност, наместо само со приближни проценки.

Како чекорниот агол влијае врз прецизноста и гладината

Аголот на чекор има исто толку значење колку и резолуцијата кога станува збор за тоа колку моторот добро работи. Моторите што имаат помал агол на чекор, околу 0,9 степени, обично работат посигурно бидејќи прават повеќе чекори во секој целосен заврт. Разликата навистина се гледа во ситуации каде што нештата мора да се движат прецизно, без трепкање. Замислете ја автоматизираната систем за инспекција која проверува мали компоненти за недостатоци – таа категорично има потреба од тој вид на глатко движење. За секој кој бира NEMA 23 мотор за неговиот проект, важно е да се запознае како аголот на чекор влијае врз стварната перформанса. Не е само теорија – оваа знаење помага да се избере правилниот мотор за работи каде што точноста не може да се компромитира.

Спецификации за држачки торк на NEMA 23 стапер мотори

Типичен диапазон на торк: 0.5 Нм до 3 Нм

Степер моторите NEMA 23 воопшто нудат момент на задржување помеѓу 0,5 Њутн метри и 3 Њутн метри, во зависност од моделот. Она што го прави овој карактеристика толку вредна е тоа што го одржува моторот заклучен на место дури и кога неговото зајакнување не е во тек, што ги спречува случајните помоци или дрифтови. За работи како што се 3D печатење глави или CNC рутери каде што прецизната позиција е важна, оваа стабилност осигурува делови да излезат правилно секој пат. Кога инженерите ќе ги разгледаат овие спецификации за момент на задржување во фазата на дизајн, тие добиваат добро чувство дали моторот ќе издржи под различни работни оптоварувања низ неговиот работен циклус. Затоа производителите им обратуваат големо внимание на овие бројки, особено во средини каде што се бара висока прецизност при производството, каде што дури и мали одстапувања можат да доведат до проблеми со квалитетот во иднина.

Мотори со поголема торзија за захтевни апликации како што се CNC машини

Кога се работи на апликации со високи перформанси како што се CNC машински центри или индустриски роботи, одлука за NEMA 23 стапер мотори со подобри спецификации на вртежен момент станува многу важна. Овие мотори се изградени со цел да можат да управуваат со тешки товари без да се закочат во текот на операцијата, што значи дека тие работат постабилно и траат подолго во пракса. Клучниот момент за инженерите е да се совпадне точната количина на вртежен момент со она што машината всушност бара. Со тоа се овозможува изборот на најдобриот мотор за задачата, осигурувајќи ефикасна работа и продлабување на траењето на опремата. Соодветен избор на мотор прави разлика и во секојдневната работа. Тоа ги намалува прекините, штеди пари со текот на времето и на крај креира производствен систем кој подобро функционира без да кошта многу.

Ратинг на ток и напон за NEMA 23 стапен мотор

Важноста на прилагодување на изворот на енергија со потребите на моторот

Користењето на точниот извор на струја за NEMA 23 чекорен мотор прави голема разлика во неговата ефикасност и безбедноста при работа. Кога амперите и волтите од изворот на струја се соодветни на потребите на моторот, работата тече глатко, без губење на енергија или ризик од оштетување. Ако овие карактеристики не се совпаѓаат, брзо може да настанат проблеми. Моторите може да се прегреат или да работат неефикасно, што значи дека нема да траат колку што се очекува и може ненадејно да доведат до колабирање на цели системи. Секој кој работи со овие мотори треба да им претпрати време да разбере точно кои се нивните електрични барања и каде се наоѓаат нивните лимити. Со правилно совпаѓање на компонентите не само што се заштедува пари од потрошена електрична енергија, туку и се осигурува посилна и посигурна работа на опремата ден по ден, без ненадејности.

Обични амперажни карактеристики од 2A до 4A по фаза

Повеќето NEMA 23 стапер мотори работат во опсег на струја од околу 2А до 4А по фаза. Овој струен опсег значително влијае врз колку вртежен момент може да произведе моторот и како ќе се справи со генерирањето на топлина во текот на работата. Од изборот на правилната струјна класа зависи изградбата на колата за управување и поставувањето на соодветни решенија за ладење. Ако овие параметри се подесени на соодветен начин, моторот ќе оствари подобар вртежен момент и ќе работи постабилно во различни апликации како што се автоматизираните производни линии или роботските системи. Кога инженерите ќе им покажат внимание на овие спецификации, тие ги синхронизираат можностите на моторот со реалните барања на работата, така што сè заедно подобро ќе се вклопи и ќе работи поефикасно во пракса, а не само на хартија.

Спецификации за вал и монтирање на NEMA 23 стапер мотори

Стандарден диаметар на вал (нпр., 6.35mm или 8mm)

NEMA 23 чекорни мотори доаѓаат со стандардни размери на оската, најчесто 6,35 мм или 8 мм во индустријата. Овие мерења се доста важни бидејќи одлучуваат дали моторот ќе работи правилно со различни видови на забни и други приклучоци. Секој кој работи на инженерски проекти навистина треба да знае за овие спецификации на оската кога ги собира механичките системи. Користењето на точната големина на оската осигурува дека сè ќе се совпадне правилно без проблеми во иднина. Погрешно димензионирање може да доведе до сите видови главоболки подоцна, како несоодветно порамнување или делови кои сосема не се вклопуваат, што никој не сака во неговиот проект за дизајн.

Совместивост со купленија и монтажни зagradi

Правилната работа на моторите започнува со познавање на спецификациите за монтирање кои работат заедно, како што се шаблоните за фланци и различните типови на вратила. Кога куплинзите и конзолите добро се совпаѓаат, NEMA 23 стапер моторите всушност подобро работат во реални услови. Инженерите кои трошат време да ги проверат овие детали откриваат дека можат да изберат точни прибори без проблеми подоцна. Поволен ефект доаѓа со поедноставна инсталација во постоечките системи. Покрај тоа што работат работите денес, правилната компатибилност значи дека моторите траат подолго. Деловите кои се расипуваат порано стануваат помал проблем кога сè ќе се совпадне точно од почеток.

Заклучок

Разбирањето кои спецификации се најважни при работа со NEMA 23 чекорни мотори прави голема разлика за инженерите и дизајнерите кои се обидуваат да изберат соодветен мотор за нивните проекти. Кога некој точно знае што му е потребно во поглед на вртежен момент, колку чекори по револуција може да поднесе моторот и неговите електрични карактеристики, тогаш може многу подобро да ги прилагоди моторите на стварните захтеви на апликацијата. Земете ги како два критични фактори аголот на чекорот и моментот на задржување. Мотор со премал агол на чекор може да не обезбеди доволна резолуција за одредени задачи, додека недоволниот момент на задржување може да доведе до грешки во позиционирањето во текот на операцијата. Точното одредување на овие детали од самото почеток шteduva време и пари на долгиот рок, со избегнување на неподударни компоненти.

Правилниот подбор на моторите според нивните карактеристики и нивните соодветни драйвери и напојни извори прави голема разлика во тоа колку добро системите работат во секојдневната пракса. Кога сè функционира заедно на правилен начин, опремата постепено работи поефикасно, што значи помалку време потрошено за поправки и пониски сметки за одржување. Деловите што не се компатибилни имаат тенденција да се трошат побрзо, така што правилниот избор на почетокот ја штеди цената на долг рок. Индустриските објекти особено имаат потреба од посилна работа, бидејќи производните линии не можат да си дозволат неочекувани застои. Инженерите кои се грижат да проверат компатибилноста од самото почеток обично постигнуваат подобри резултати во сите аспекти, како во поглед на заштеда на енергија, така и во намалување на ризикот од неочекувани кварови во текот на критични операции.

ЧПЗ

Кои се предностите од користењето на мотори NEMA 23 со чекорно движење во CNC машини?

Моторите NEMA 23 со чекорно движење се предимни во CNC машини поради нивната прецизност и способност да управуваат со.angular позиции точно, што е клучно за точење материјали со прецизност и повторливост.

Како влија должината на моторот NEMA 23 со чекорно движење врз неговиот момент и моќ?

Должината влија врз моментот и моќта; по длабоките мотори обично доставуваат поголем момент, што ги прави пригодни за изискни задачи како што е тешкото бурење во CNC машини.

Зошто е важно да се спореди напојувањето за мотори NEMA 23 со чекорно движење?

Споредувањето на напојувањето осигурува дека ратингите за теков и напон се совпаѓаат со оние на моторот, спречувајќи неефикасност, потенцијална штета и прелевување, додека подобрува надежноста на системот.

Што е улогата на чекорниот агол во моторите NEMA 23 со чекорно движење?

Аголот на чекорот ја определува бројката на чекори по револуција, што влијае на резолуцијата и прецизноста на движењето — клучни фактори во апликации што бараат точно позиционирање како 3D печатење.

Што се значат bipolar и unipolar конфигурации во NEMA 23 stepper мотори?

Bipolar конфигурациите користат 4-жичен систем и нудат подобар момент со користење на сите витии, додека unipolar, со 6 или 8 жици, овозможува поедноставно спојување и може да одговараат на специфични апликации.
