Paano sinusuportahan ng mga servo motor at drive ang koordinasyon ng maraming axis?

Sa modernong awtomasyon sa industriya, ang kakayahan na koordinahin nang sabay-sabay ang maraming axis ng galaw ay isa sa pinakamalalang hamon na kinakaharap ng mga inhinyero. Kung ang aplikasyon ay kinasasangkot ang isang robotic arm na may anim na axis, isang CNC machining center, o isang mataas na bilis na packaging line, ang kahusayan at pagkakasunod-sunod na kailangan sa bawat axis ay dapat perpekto. Sa puso ng kakayahan na ito ay servo motors at mga drive , na nagbibigay ng closed-loop control, real-time na pagtugon, at komunikasyon na may katalinuhan—na kailangan upang gawing hindi lamang posible kundi maaasahan at paulit-ulit sa sukat ng produksyon ang koordinasyon ng maraming axis.

Ang pag-unawa kung paano sumusuporta ang mga servo motor at drive sa koordinasyon ng maraming axis ay nangangailangan ng pagtingin lampas sa pagganap ng bawat isa. Ito ay nangangahulugan ng pagsusuri kung paano nakikipag-usap ang bawat drive sa isang sentral na controller, kung paano sinasamantala ang feedback ng posisyon at bilis sa lahat ng axis, at kung paano ina-enable ng arkitektura ng sistema ang mahigpit na interpolation sa pagitan ng mga galaw. Ang artikulong ito ay binabasa ang mga mekanismo, mga protocol ng komunikasyon, at mga prinsipyo sa inhinyerya na nagpapahintulot sa mga servo motor at drive na gumana bilang isang iisa at koordinadong sistema ng galaw, imbes na isang koleksyon ng mga hiwalay na aktuator.

Ang Tungkulin ng Closed-Loop Control sa mga Sistema ng Maraming Axis

Bakit ang Feedback ang Pangunahing Batayan ng Koordinasyon

Ang koordinasyon ng maraming axis ay nakasalalay nang buo sa kakayahang alamin ng bawat axis ang eksaktong lokasyon nito sa bawat sandali. Ang mga servo motor at drive ay nakakamit ito sa pamamagitan ng closed-loop control, kung saan ang isang high-resolution encoder ay patuloy na nag-uulat sa aktwal na posisyon ng motor pabalik sa drive. Ang drive ay kinukumpara ang feedback na ito sa ipinag-uutos na posisyon at gumagawa ng mga real-time na pagwawasto upang alisin ang anumang error. Kung wala ang feedback loop na ito, kahit ang mga maliit na pagkakaiba sa isang axis ay magpaparami sa kabuuan ng sistema, na magdudulot ng pagkaligaw sa koordinadong landas at hindi tumpak na huling output.

Sa isang kapaligiran na may maraming axis, bawat servo drive ay gumagana nang hiwalay sa kanyang sariling closed-loop habang sabay na tumatanggap ng mga synchronized na utos mula sa isang pangunahing controller. Ang dalawang tungkulin na ito — lokal na pagwawasto at global na synchronisation — ang nagpapagawa sa mga servo motor at drive na lubos na angkop para sa coordinated motion. Sa kabilang banda, ang isang stepper motor ay gumagana sa open-loop at hindi kayang kumpirmahin ang aktwal na posisyon nito, kaya't hindi ito angkop para sa mga aplikasyon kung saan ang mga axis ay kailangang sumunod sa isa’t isa nang may presisyon na mas mababa sa isang millimetro.

Ang resolusyon ng encoder ay gumaganap ng mahalagang papel dito. Ang mga encoder na may mataas na resolusyon, tulad ng 23-bit optical encoders, ay nagbibigay ng higit sa walo milyong counts bawat isang kumpletong pag-ikot, na nagbibigay sa drive ng napakadetalyadong larawan ng posisyon ng motor. Ang ganitong detalye ay nagpapahintulot sa drive na matukoy at iwasto ang pinakamaliit na mga error sa posisyon bago pa man ito makapagdulot ng epekto sa daanan ng coordinated motion, na lubos na mahalaga kapag ang maraming axis ay kailangang sumunod sa isang kumplikadong trajectory nang sabay-sabay.

Mga Loop ng Bilis at Torque na Sumusuporta sa Katiyakan ng Posisyon

Ang mga servo motor at drive ay karaniwang gumagana gamit ang tatlong nakapaloob na loop ng kontrol: isang panlabas na loop ng posisyon, isang gitnang loop ng bilis, at isang panloob na loop ng torque. Ang bawat loop ay tumatakbo sa iba’t ibang rate ng pag-update, kung saan ang loop ng torque ang pinakabilis na umuusad — madalas sa ilang daang kilohertz — upang matiyak na ang motor ay agad na tumutugon sa mga pagbabago ng load. Ang istrukturang cascaded na ito ay nangangahulugan na kapag ang isang axis ay nakakaranas ng biglang pagkabagabag dahil sa load, ang drive ay kumokompensa sa loob lamang ng ilang mikrosekundo, na nagpipigil sa pagkabagabag na ito na makasira sa koordinadong landas.

Sa mga aplikasyong may maraming axis, ang mabilis na tugon ng torque ay lalo pang mahalaga sa panahon ng pagpapabilis at pagpapabagal, kung saan ang mga hindi pagkakatugma sa inertia sa pagitan ng mga axis ay maaaring magdulot ng pagkaantala ng isang axis kumpara sa isa pa. Ang mga maayos na tinutunog na servo motor at drive ay epektibong namamahala sa mga transisyong ito sa pamamagitan ng dinamikong pag-aadjust sa output ng torque, na panatilihin ang lahat ng axis sa kanilang itinutukoy na landas kahit sa pinakamahirap na mga profile ng galaw.

Mga Protocol sa Komunikasyon na Nagpapahintulot ng Real-Time na Pagkakasabay

EtherCAT at Deterministic na Panahon ng Network

Ang pagkakasabay ng maraming servo motor at drive sa buong isang makina ay nakasalalay nang husto sa protocol ng komunikasyon na nag-uugnay sa kanila sa motion controller. Ang EtherCAT ay naging isa sa mga pinakalaganap na ginagamit na protocol para sa layuning ito dahil nag-aalok ito ng deterministic at pare-parehong cycle-time na komunikasyon na may mga rate ng update na maaaring mabilis hanggang 250 microsecond. Sa isang multi-axis na sistema, ang bawat drive ay tumatanggap ng kaniyang utos sa posisyon sa eksaktong parehong sandali sa loob ng bawat cycle ng komunikasyon, na nagsisigurado na ang lahat ng axis ay nagsisimula ng kanilang mga update sa galaw nang sabay-sabay.

Ang determinismong ito ang naghihiwalay sa mga protokol ng industrial fieldbus mula sa karaniwang Ethernet. Sa isang kumbensyonal na network, ang mga oras ng paghahatid ng mga packet ay nagbabago nang hindi paunawaan, na magdudulot ng pagkakaroon ng mga axis ng iba't ibang oras ng pagtanggap ng kanilang mga utos. Kahit ang ilang mikrosekondong jitter sa pagitan ng mga axis ay maaaring magresulta sa mga nakikitaang kamalian sa landas sa mga aplikasyong may mataas na bilis. Tinatanggal ng EtherCAT ang problemang ito sa pamamagitan ng paggamit ng ring topology kung saan ang bawat drive ay bumabasa at sumusulat ng kanyang data habang dumadaan ang frame, na may buong siklo na natatapos sa isang tiyak at paulit-ulit na panahong window.

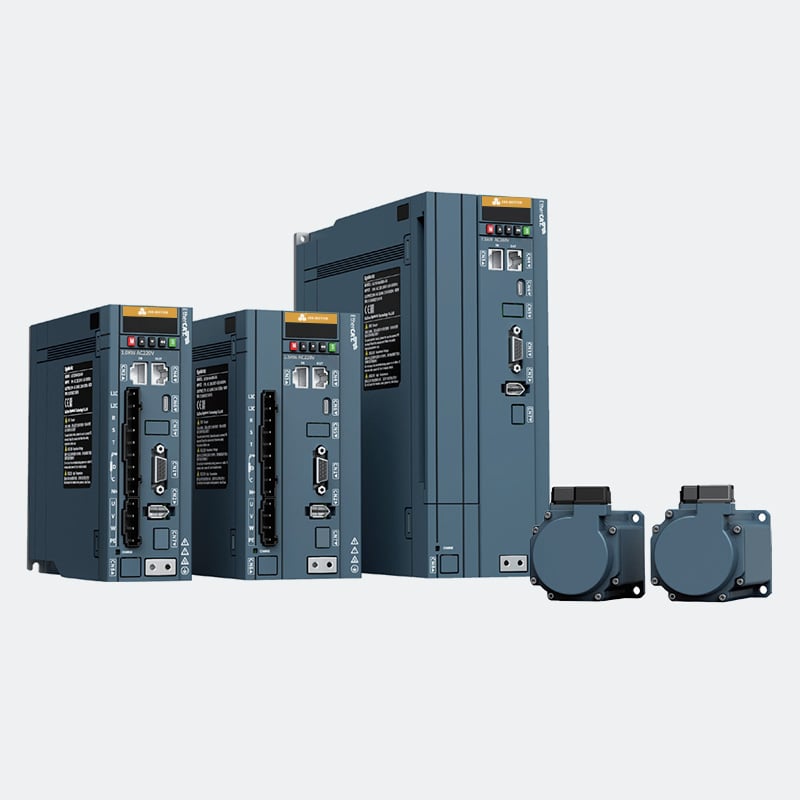

Ang mga servo motor at drive na idinisenyo para sa integrasyon ng EtherCAT ay kasama ang mga tampok ng hardware synchronization tulad ng distributed clocks, na nag-aayos ng mga internal timer ng bawat drive sa network sa loob ng nanosegundo ng isa't isa. Ang pag-aayos ng oras na ito ay nagsisiguro na kahit na ang communication cycle ay magdulot ng anumang latency, lahat ng drive ay isinasagawa ang kanilang mga motion update sa parehong pisikal na sandali, na panatilihin ang mahigpit na inter-axis synchronization sa buong sequence ng paggalaw.

Iba Pang Mga Opisyon sa Fieldbus at Ang Kanilang Mga Kapakinabangan at Kawalan

Kahit na ang EtherCAT ay isang pangunahing pagpipilian para sa mga mataas na performans na multi-axis na sistema, ang mga servo motor at drive ay magagamit din na may suporta para sa iba pang mga industrial na protocol tulad ng PROFINET, CANopen, at MECHATROLINK. Ang bawat protocol ay nag-aalok ng iba’t ibang kompromiso sa mga aspeto ng cycle time, network topology, at compatibility sa controller. Halimbawa, ang CANopen ay lubos nang itinatag sa mas simpleng multi-axis na aplikasyon kung saan ang mga rate ng update na ilang milisegundo ay katanggap-tanggap, samantalang ang PROFINET IRT ay nag-aalok ng deterministikong performance na angkop para sa mga gawain na nangangailangan ng koordinasyon sa katamtamang bilis.

Ang pagpili ng protocol ay nakaaapekto hindi lamang sa kalidad ng pagsinkronisa pero pati na rin sa kumplikadong anyo ng arkitektura ng sistema. Ang mga inhinyero na pumipili ng servo motor at drive para sa isang bagong multi-axis na makina ay kailangang isaalang-alang ang suporta ng controller sa native protocol nito, ang bilang ng mga axis na kailangang i-coordinate, ang kinakailangang rate ng update, at ang infrastraktura ng kable na available sa pasilidad. Ang tamang pagpili nito sa yugto ng disenyo ay nag-i-iwas sa mahal na mga retrofits sa hinaharap at tiyak na ang sistema ay maaaring palawakin kung dadagdagan pa ang bilang ng mga axis sa susunod.

Mga Mode ng Interpolasyon at Pinagsamang Pagganap ng Landas

Linear at Circular na Interpolasyon sa Pagitan ng mga Axis

Ang koordinasyon ng maraming axis ay hindi lamang tungkol sa paggalaw ng bawat axis nang hiwalay patungo sa isang target na posisyon. Sa karamihan ng tunay na mga aplikasyon, ang mga axis ay kailangang gumalaw nang sabay-sabay kasalong isang tinukoy na landas — isang tuwid na linya, isang arko, o isang kumplikadong spline curve — kung saan ang ratio ng galaw sa pagitan ng mga axis ay patuloy na nagbabago sa buong paggalaw. Ito ay tinatawag na interpolation, at isa ito sa pangunahing mga function na kailangang suportahan ng mga servo motor at drive upang mapagana ang tunay na koordinasyon ng maraming axis.

Sa linyar na interpolasyon, kinukwenta ng controller ng galaw ang kailangang ratio ng bilis sa pagitan ng mga axis upang ang lahat ng mga axis ay dumating nang sabay-sabay sa target na posisyon, na gumuguhit ng tuwid na linya sa pinagsamang espasyo ng galaw. Para sa isang dalawang-axis na sistema na nagpapagalaw ng isang kagamitan nang pahalang, ibig sabihin nito na ang mga axis na X at Y ay kailangang magpaunlad ng bilis, lumipat, at mabagal nang may tiyak na pinag-koordinang ratio. Ang mga servo motor at drive ay isinasagawa ito sa pamamagitan ng pagtanggap ng mga utos para sa posisyon na may kasamang na-encode na trajectory ng interpolasyon, at patuloy na ina-update ang kanilang mga target na posisyon sa bawat siklo ng komunikasyon upang sundin nang tumpak ang landas.

Ang circular interpolation ay nagpapalawig ng konseptong ito sa mga arko at bilog, kung saan kinakailangan ng controller na patuloy na i-re-calculate ang mga bahagi ng bilis para sa bawat axis habang nagbabago ang direksyon ng paggalaw. Mas mabilis ang galaw at mas mahigpit ang arko, mas mahirap ang interpolation. Ang mga servo motor at drive na may mataas na performans, mabilis na communication cycle, at mababang latency ay mahalaga upang mapanatili ang katumpakan ng landas sa mga kondisyong ito, lalo na sa mga aplikasyon tulad ng laser cutting o precision grinding kung saan ang katumpakan ng contour ay direktang nakaaapekto sa kalidad ng produkto.

Electronic Gearing at Cam Profiles

Bukod sa pag-sunod sa interpolated na landas, ang mga servo motor at drive ay sumusuporta sa koordinasyon ng maraming axis sa pamamagitan ng electronic gearing at electronic cam functions. Ang electronic gearing ay nagpapahintulot sa isang axis na sundin ang isa pa sa isang itinakdang ratio, na epektibong pinalalitan ang mekanikal na gearbox gamit ang isang relasyong nakadefine sa software. Ito ay malawakang ginagamit sa mga aplikasyon ng pagpi-print, pag-convert, at pag-iwind kung saan ang isang follower axis ay kailangang subaybayan ang isang master axis sa isang tiyak na speed ratio na maaaring baguhin nang agad nang hindi kinakailangang i-stop ang makina.

Ang mga electronic cam profiles ay nagpapalawig nito sa pamamagitan ng pagtukoy ng isang hindi linear na relasyon sa pagitan ng posisyon ng master axis at posisyon ng follower axis, na nakaimbak bilang isang lookup table o mathematical function sa loob ng drive o controller. Habang gumagalaw ang master axis, ang follower axis ay isinasagawa ang isang kumplikadong motion profile na imposibleng maisakatuparan gamit ang isang pisikal na cam. Ang mga servo motor at drive na may sapat na processing power at memory ay maaaring isagawa ang mga cam profile na ito sa buong bilis habang sabay na pinapanatili ang sariling closed-loop position control, na nagpapahintulot sa highly flexible machine designs na maaaring i-reconfigure gamit ang software lamang.

Mga Konsiderasyon sa System Architecture para sa Multi-Axis Machines

Centralized vs. Distributed Control Architectures

Ang paraan kung paano inaayos ang mga servo motor at drive sa loob ng arkitektura ng kontrol ng isang makina ay may malaking epekto sa kahusayan ng multi-axis coordination. Sa isang sentralisadong arkitektura, isang motion controller lamang ang nangangasiwa sa lahat ng interpolation calculations at nagpapadala ng mga utos sa posisyon sa bawat drive sa pamamagitan ng isang fieldbus network. Ang paraang ito ay nagbibigay ng kumpletong visibility sa controller sa lahat ng axes at ginagawang madali ang pagpapatupad ng mga kumplikadong coordinated motion profiles, ngunit ito ay nangangailangan ng mataas na processing power ng controller at mataas na bilis ng komunikasyon ng network.

Sa isang distributed architecture, mas maraming katalinuhan ang inilalagay sa mga indibidwal na servo motor at drive mismo. Ang bawat drive ay maaaring pangasiwaan ang sarili nitong interpolation segment o ipaandar ang isang pre-loaded na motion program, kung saan ang sentral na controller ay nagbibigay lamang ng mga signal para sa mataas na antas ng koordinasyon. Ito ay nababawasan ang kinakailangang communication bandwidth at maaaring mapabuti ang fault tolerance, dahil ang pagkabigo ng isang drive ay hindi kinakailangang huminto sa buong sistema. Ang mga modernong servo motor at drive ay unti-unting sumusuporta sa parehong architecture, na nagbibigay ng flexibility sa mga tagagawa ng makina upang pumili ng paraan na pinakamainam na umaangkop sa kanilang mga pangangailangan sa aplikasyon.

Pag-aadjust at Pagpapakilala para sa Koordinadong Pagganap

Kahit ang pinakamalakas na mga servo motor at drive ay hindi magbibigay ng mabuting koordinasyon sa maraming axis kung hindi sila wastong tinutune. Ang bawat axis ay may sariling mekanikal na katangian — tulad ng inertia, friction, compliance, at resonance frequencies — na kailangang isaalang-alang sa mga parameter ng control loop ng drive. Kung ang isang axis ay tinune nang sobrang agresibo at ang isa naman ay sobrang conservative, magkakaiba ang pagtugon ng mga axis sa parehong command profile, na nagdudulot ng mga path error at potensyal na mekanikal na stress sa mga joint o coupling sa pagitan ng mga axis.

Ang mga modernong servo motor at drive ay kasama ang mga function ng awtomatikong pag-aadjust na sumusukat sa mekanikal na karga at awtomatikong kinukwenta ang mga paunang parameter ng control loop. Ang mga prosesong awtomatikong pag-aadjust na ito ay malaki ang nagpapabawas sa oras ng commissioning sa mga multi-axis na makina, ngunit karaniwang sinusundan ito ng manu-manong fine-tuning upang i-optimize ang pagganap para sa mga tiyak na motion profile na ipapatupad ng makina. Dapat palaging suriin ng mga inhinyero ang katumpakan ng koordinadong landas sa ilalim ng aktwal na kondisyon ng produksyon, hindi lamang sa panahon ng static o mabagal na bilis na pagsusulit, dahil ang mga epekto ng dynamics ay lumilitaw lamang sa buong operating speed.

Ang mga filter na pumipigil sa pagvivibrate na nakabuilt sa loob ng mga servo motor at drive ay isa pang mahalagang kasangkapan sa pag-aadjust para sa mga multi-axis na sistema. Ang mga mekanikal na resonance sa istruktura ng makina ay maaaring magdulot ng pag-oscillate ng isang axis, na kung saan ay nakakaapekto sa mga karatig na axis sa pamamagitan ng mga shared na structural member. Ang mga notch filter at low-pass filter sa loob ng drive ay maaaring supilin ang mga resonance na ito nang hindi gaanong binabawasan ang bandwidth ng position control loop, na nagpapahintulot sa sistema na makamit ang parehong mataas na stiffness at makinis na coordinated motion.

Madalas Itanong

Ano ang nagpapagaling sa mga servo motor at drive kumpara sa mga stepper motor para sa multi-axis na koordinasyon?

Ginagamit ng mga servo motor at drive ang feedback na may saradong-loop upang patuloy na i-verify at ikorek ang posisyon, na kailangan kapag ang maraming axis ay kailangang sumunod nang eksakto sa isa't isa. Ang mga stepper motor ay gumagana nang bukas-loop at hindi kayang kumpirmahin ang kanilang aktwal na posisyon, kaya't madaling mawala ang mga hakbang kapag may beban. Sa mga aplikasyon na may maraming axis, ang isang nawalang hakbang sa isang axis lamang ay maaaring magdulot ng pagkakaiba sa buong pinagsamang landas, kaya't ang mga servo motor at drive ang karaniwang pinipili para sa mga gawaing nangangailangan ng mahigpit na koordinasyon.

Paano binubuti ng EtherCAT ang pagsinkronisa ng maraming axis kumpara sa mga lumang protocol?

Ang EtherCAT ay nagbibigay ng deterministikong komunikasyon na may mga cycle time na maaaring mabilis hanggang 250 mikrosekundo at distributed clock synchronization na tumpak sa loob ng nanosekundo. Ito ay nagsisiguro na ang lahat ng servo motor at drive sa network ay tumatanggap ng kanilang mga utos para sa posisyon at isinasagawa ang kanilang mga update sa paggalaw sa eksaktong parehong sandali, na nililinaw ang timing jitter na ipinakikilala ng mga lumang protocol. Ang resulta ay mas mahigpit na inter-axis synchronization at mas mainam na path accuracy, lalo na sa mataas na bilis kung saan ang kahit na maliit na pagkakaiba sa oras ay nagreresulta sa nakikitang contour errors.

Kaya bang pangasiwaan ng mga servo motor at drive ang parehong position control at torque control sa isang multi-axis system?

Oo. Ang mga servo motor at drive ay karaniwang sumusuporta sa maraming mode ng kontrol — posisyon, bilis, at torque — at maaaring magpalit-palit nang dinamiko sa pagitan nila batay sa mga utos mula sa motion controller. Sa mga multi-axis na sistema, ang ilang axis ay maaaring gumana sa mode ng posisyon habang ang iba naman ay gumagana sa mode ng torque, depende sa aplikasyon. Halimbawa, sa isang aplikasyon ng kontrol ng tensyon, ang isang winding axis ay maaaring gumana sa mode ng torque samantalang ang isang feed axis ay gumagana sa mode ng posisyon, kung saan ang mga servo motor at drive ay nag-uugnay ng kanilang mga output upang mapanatili ang pare-parehong tensyon ng materyal sa buong proseso.

Ilang axis ang maaaring i-coordinate nang sabay-sabay ng mga servo motor at drive?

Ang bilang ng mga axis na maaaring koordinahin nang sabay-sabay ng mga servo motor at drive ay nakasalalay sa kapasidad ng pagpoproseso ng motion controller at sa bandwidth ng network ng komunikasyon. Ang mga modernong sistema na batay sa EtherCAT ay karaniwang nangokoordinahin ang 16, 32, o kahit pa nga higit pang mga axis sa isang solong sinasamantala na network, kung saan natatanggap ang lahat ng mga axis ng mga utos sa loob ng parehong siklo ng komunikasyon. Ang praktikal na limitasyon ay karaniwang tinutukoy ng kumplikadong anyo ng mga profile ng galaw at ng mga kakayahan ng controller sa interpolation, imbes na ng mismong mga servo motor at drive, na idinisenyo upang umangkop sa arkitektura ng sistema.
