Paano gumagana nang sama-sama ang mga servo motor at drive sa kontrol ng galaw?

Sa modernong awtomasyon sa industriya, ang kahusayan at pagiging mabilis ay hindi opsyonal — ito ang pinakapangunahing inaasahan. Sa puso ng halos bawat mataas na performans na makina ay mayroong isang koordinadong sistema na nakabase sa servo motors at mga drive . Ang pag-unawa kung paano nag-iinteract ang dalawang komponenteng ito ay mahalaga para sa mga inhinyero, mga tagapag-integrate ng sistema, at mga propesyonal sa pagbili na nangangailangan ng maaasahang at paulit-ulit na galaw sa kanilang kagamitan.

Ang ugnayan sa pagitan ng mga servo motor at drive ay hindi lamang isang usapin ng isa ang nagpapakilos sa kabila. Ito ay isang mahigpit na nakakabit na feedback na arkitektura kung saan ang drive ay patuloy na binibigyang-kahulugan ang tunay-na-panahong datos mula sa motor at ina-adjust ang kanyang output ayon dito. Ang artikulong ito ay binubuhat ang mekanismo sa likod ng ugnayang ito, ipinaliliwanag kung paano hinahati ng dalawang komponente ang kanilang mga tungkulin, at nililinaw kung bakit ang kanilang integrasyon ang nagpapagana ng epektibong closed-loop na motion control sa mga pangangailangan ng industriyal na aplikasyon.

Ang Pangunahing Tungkulin ng Servo Motor at Drive

Ano nga ba ang Ginagawa ng Servo Motor

Ang servo motor ay ang mekanikal na output na device sa sistema. Ito ay nagpapalit ng electrical energy sa tiyak na rotational o linear na galaw. Hindi tulad ng karaniwang induction motors, ang mga servo motor ay idinisenyo na may mababang rotor inertia, mataas na torque density, at mahigpit na mekanikal na toleransya na nagpapahintulot sa kanila na mabilis na tumugon sa mga nagbabagong command signal.

Nakapaloob sa servo motor ang isang feedback device — kadalasan ay isang encoder o resolver. Ang sensor na ito ay patuloy na sinusukat ang aktwal na posisyon, bilis, at minsan ay torque ng motor shaft. Ang data na ito ay hindi ginagamit ng motor mismo; ipinapadala ito pabalik sa drive nang real time, na bumubuo sa pundasyon ng closed-loop control.

Sa mga motor at sistema ng servo drive, ang tungkulin ng motor ay isagawa nang tapat ang mga utos at i-ulat nang tumpak ang aktwal na kalagayan nito. Ang kalidad ng encoder ay direktang nakaaapekto sa kahusayan ng drive sa pagwawasto ng mga error, kaya naman ang mga encoder na may mataas na resolusyon—tulad ng 17-bit na absolute encoder—ay karaniwang ginagamit sa mga servo kit na may mataas na antas ng kahusayan.

Ano Talaga ang Ginagawa ng Servo Drive

Ang servo drive ang nagpapatakbo ng sistema bilang 'inteligensya' nito. Tinatanggap nito ang isang target na utos—karaniwang isang setpoint para sa posisyon, bilis, o torque—mula sa isang mas mataas na antas ng controller tulad ng PLC o motion controller. Pagkatapos, kinukumpara nito ang utos na iyon sa real-time na feedback na dumadaloy mula sa encoder ng motor.

Batay sa pagkakaiba sa pagitan ng ninanais na halaga at ng aktwal na sukat na halaga, kinukwenta ng drive ang isang corrective output at ina-adjust ang kasalukuyang ipinapadala sa mga winding ng motor. Ang kalkulasyon na ito ay nangyayari ng libo-libong beses bawat segundo, na siya ring nagbibigay sa mga servo motor at drive ng kanilang katangian ng mabilis na pagtugon at katiyakan.

Ang drive ay nangangasiwa rin sa pagbabago ng kapangyarihan, kung saan tinatanggap nito ang papasok na AC o DC supply voltage at binabago ito sa eksaktong variable-frequency at variable-amplitude waveform na kailangan ng motor sa anumang ibinibigay na sandali. Pinamamahalaan nito ang mga acceleration ramps, deceleration profiles, at fault protection — kaya't mas higit pa ito kaysa sa isang simpleng amplifier.

Paliwanag sa Mekanismo ng Closed-Loop Feedback

Kung Paano Gumagana ang Control Loop

Ang natatanging katangian ng mga servo motor at drive ay ang arkitekturang kontrol na may saradong-loop. Sa isang bukas-na-loop na sistema, ang isang controller ay nagpapadala ng utos at ipinapalagay na sumunod ang actuator. Sa isang saradong-loop na servo sistema, ang drive ay patuloy na sinusuri ang pagsumunod sa pamamagitan ng pagbabasa ng feedback mula sa encoder at pagwawasto ng anumang pagkakaiba sa real time.

Ang loop ng kontrol ay karaniwang gumagana sa tatlong nakapaloob na layer: isang panlabas na loop ng posisyon, isang gitnang loop ng bilis, at isang panloob na loop ng kasalukuyan (torque). Ang loop ng posisyon ay kinokompara ang iniutos na posisyon sa aktwal na posisyon at lumilikha ng error sa bilis. Ang loop ng bilis ay binabago ito sa demand para sa torque. Ang loop ng kasalukuyan naman ay pinapatakbo ang mga winding ng motor upang magproduksi ng eksaktong torque na iyon. Bawat loop ay tumatakbo sa mas mataas na rate ng update, kung saan ang loop ng kasalukuyan ay kadalasang umaandar sa daanan ng mga kilohertz.

Ang istrukturang ito na naka-cascade ang nagpapahintulot sa mga servo motor at drive na makamit ang katiyakan sa pagpo-posisyon na mas maliit sa isang millimetro kahit sa ilalim ng magkakaibang kondisyon ng karga. Kung biglang tataas ang karga habang gumagalaw, ang feedback loop ay nakikita ang pagbaba ng bilis at agad na pinaaandar ang kasalukuyang daloy upang kompensahin ito — lahat nang walang anumang interbensyon mula sa controller sa mas mataas na antas.

Ang Tungkulin ng Resolusyon ng Encoder sa Pagganap ng Loop

Ang resolusyon ng encoder ay direktang tumutukoy kung gaano kaliliit ang kakayahang matukoy at ikumpensa ng drive ang pagkakamali sa posisyon. Ang isang encoder na may mababang resolusyon ay nagbibigay ng malapad o hindi detalyadong datos tungkol sa posisyon, na sumisira sa kakayahang gumawa ng maliit na pag-aayos ng drive at nagdudulot ng quantization noise sa pagtataya ng bilis. Samantala, ang isang encoder na may mataas na resolusyon — tulad ng isang 17-bit na absolute type — ay nagbibigay ng higit sa 131,000 counts bawat isang kumpletong pag-ikot, na nagbibigay ng napakadetalyadong feedback sa drive.

Sa mga servo motor at drive na idinisenyo para sa mga aplikasyong nangangailangan ng kahusayan—tulad ng CNC machining, paghawak sa semiconductor, o medikal na robotics—ang mataas na resolusyon ng encoder ay hindi isang luho. Ito ay isang kinakailangan upang makamit ang makinis na mga velocity profile at mahigpit na mga toleransya sa posisyon na hinahanap ng mga aplikasyong ito.

Ang mga absolute encoder ay may karagdagang kapakinabangan: panatilihin nila ang impormasyon tungkol sa posisyon kahit pagkatapos ng power cycle. Ito ay nag-aalis ng pangangailangan para sa mga homing routine sa pag-start up, na kung saan ay nababawasan ang machine cycle time at pinapasimple ang control logic sa mga multi-axis system.

Komunikasyon sa Pagitan ng Drive at ng Controller

Mga Tradisyonal na Analog at Pulse Interface

Sa mga nakaraang henerasyon ng servo motor at drive, ang interface sa pagitan ng drive at ng machine controller ay karaniwang analog—isa ring ±10V na signal na kumakatawan sa utos ng velocity o torque—or pulse-based, gamit ang step-and-direction na signal para sa control ng posisyon. Ang mga interface na ito ay patuloy na malawakang ginagamit sa mga aplikasyong sensitibo sa gastos o sa mga lumang sistema.

Ang mga analog na interface ay simple i-implement pero madaling apektado ng electrical noise, na maaaring magdulot ng maliit na mga error sa command signal. Ang mga pulse interface ay mas resistant sa noise ngunit may mga limitasyon sa bandwidth na naglilimita sa bilis kung paano ma-update ng controller ang target ng drive, na maaaring makaapekto sa pagganap sa mga senaryo ng mataas na bilis na multi-axis coordination.

Modernong Fieldbus at EtherCAT Integration

Ang mga kontemporaryong servo motor at drive ay lumalawak ang pakikipagkomunikasyon sa pamamagitan ng mga industrial fieldbus tulad ng EtherCAT, PROFINET, o CANopen. Lalo na ang EtherCAT ay naging dominante na standard sa high-performance motion control dahil sa deterministic at low-latency na komunikasyon nito — ang mga cycle time na hanggang 250 microseconds ay maaaring makamit sa daan-daang axes nang sabay-sabay.

Sa pamamagitan ng mga servo motor at drive na may suporta sa EtherCAT, ang controller ay maaaring magpadala ng mga utos para sa posisyon, bilis, at torque sa bawat drive sa network na may pag-synchronize sa antas ng mikrosegundo. Mahalaga ito sa mga aplikasyon tulad ng multi-axis na robotic arms, gantry systems, at electronic cam profiles, kung saan kailangang koordinahin ng mga axis ang kanilang galaw gamit ang tiyak na oras.

Nagpapahintulot din ang EtherCAT na dumaloy pabalik mula sa drive patungo sa controller ang mayamang data para sa diagnosis—kabilang ang aktwal na posisyon, sumusunod na error, temperatura ng motor, at mga code ng kahinaan—nang walang pangangailangan ng karagdagang wiring. Ang transparensya na ito ay nagpapadali sa commissioning, predictive maintenance, at remote diagnostics sa mga modernong smart factory environment.

Pagkakatugma ng mga Servo Motor at Drive para sa Pagganap ng Sistema

Bakit Mahalaga ang Pagkakatugma ng Motor at Drive

Ang mga servo motor at drive ay hindi kahalili na mga sangkap na maaaring i-mix nang arbitraryo. Dapat sukatin ang drive upang magbigay ng peak at tuloy-tuloy na kasalukuyang kailangan ng motor, at ang firmware ng kontrol nito ay dapat i-tune sa mga elektrikal na katangian ng motor — kabilang ang inductance ng winding, back-EMF constant, at protocol ng encoder interface.

Ang isang hindi tugmang sistema ay maaaring magpakita ng instability, nabawasan ang bandwidth, thermal overload, o mga error sa komunikasyon ng encoder. Sa pinakamasamang kaso, ang isang sobrang maliit na drive ay magfa-fault sa ilalim ng mga kondisyon ng peak load, na magdudulot ng pagkabigo ng makina. Ang isang sobrang malaking drive ay nag-aaksaya ng espasyo sa cabinet at badyet nang walang anumang benepisyong pang-performance.

Ang paggamit ng isang tugmang servo kit — kung saan ang motor at drive ay pre-configured at na-verify nang sabay ng tagagawa — ay nawawala ang karamihan sa mga panganib na ito. Ang mga parameter ng drive ay naka-optimize na para sa tiyak na motor, na binabawasan ang oras ng commissioning at tinitiyak ang closed-loop performance na idinisenyo para ibigay ng sistema.

Mga Pag-iisip sa Rating ng Kapangyarihan at Cycle ng Pagpapatakbo

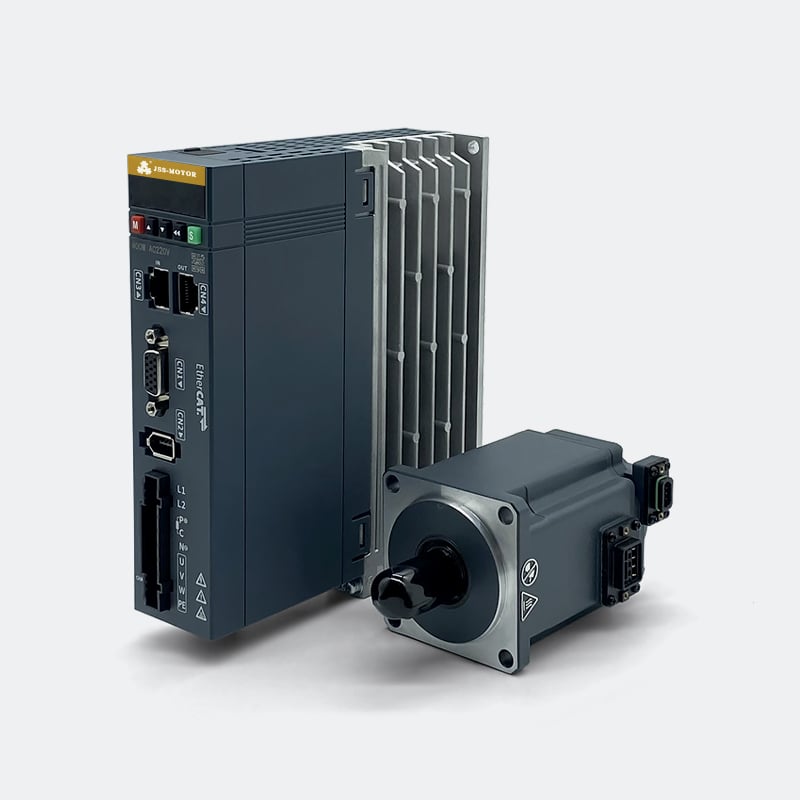

Kapag pipiliin ang mga servo motor at drive para sa isang aplikasyon, kailangang suriin ang rating ng kapangyarihan sa konteksto ng aktwal na cycle ng pagpapatakbo. Halimbawa, ang isang 400W na servo kit ay maaaring magdala ng malakiang pampitik na torque sa maikling panahon, basta't ang init na nakakalapag sa panahon ng mga pampitik na iyon ay nawawala sa panahon ng mga interval na may mas mababang karga.

Ang logic ng current limiting at thermal protection ng drive ay awtomatikong namamahala sa balanseng ito, ngunit ang designer ng sistema ay dapat tiyaking nananatili ang cycle ng pagpapatakbo ng aplikasyon sa loob ng patuloy na thermal rating ng motor. Ang pag-iiwan nito nang walang pansin ay humahantong sa maagang pagkasira ng insulation ng mga winding at sa maikling buhay ng motor.

Para sa mga aplikasyon na may napakalaking pagbabago sa karga—tulad ng mga makina para sa pagkuha-at-ilipat o kagamitan para sa pabigat—ang mga servo motor at drive na may mataas na ratio ng peak-to-continuous torque ang nag-aalok ng pinakamahusay na kombinasyon ng pagiging maasensibo at pangmatagalang pagganap sa init. Ito ang isa sa mga dahilan kung bakit ang mga AC servo system ay karamihan nang pinalitan ang mga stepper motor sa mga mahihirap na gawain sa awtomasyon.

Mga Praktikal na Aplikasyon Kung Saan Nagtatagumpay ang mga Servo Motor at Drive

Paggalaw ng Mataas na Bilis para sa Tumpak na Posisyon at Pagguhit ng Kontur

Ang mga servo motor at drive ay ang karaniwang pagpipilian kung saan man ang isang makina ay kailangang gumalaw papunta sa mga tiyak na posisyon nang mabilis at paulit-ulit. Sa mga sentro ng CNC machining, ang kakayahan ng drive na maisagawa ang mga kumplikadong profile ng bilis—na kumuha ng bilis, bumabagal, at binabago ang direksyon sa loob lamang ng ilang milisekundo—ay direktang tumutukoy sa kalidad ng surface finish at sa cycle time.

Sa mga kagamitan para sa elektronikong pag-aayos, ang mga servo motor at drive ay nagpapahintulot sa mga ulo ng paglalagay na gumalaw nang mabilis sa pagitan ng mga feeder ng komponente at mga lokasyon sa PCB habang pinapanatili ang katiyakan na mas maliit sa isang millimetro na hinihiling ng modernong distansya ng mga komponente. Ang arkitekturang may saradong loop ay nagtiyak na kahit na habang mainit ang makina at unti-unting nagbabago ang mekanikal na puwang, awtomatikong kumokompensa ang feedback loop.

Pangangasiwa ng Tensyon at Pagkakasunud-sunod

Bukod sa pagpo-posisyon, ang mga servo motor at drive ay malawakang ginagamit sa mga aplikasyong nangangailangan ng torque tulad ng kontrol sa tensyon ng web sa mga makina sa pagsusulat, pagbabago, at pananahi. Sa mga sistemang ito, ang drive ay gumagana sa mode ng torque imbes na sa mode ng posisyon, na pinapanatili ang pare-parehong lakas ng tensyon sa materyal nang anuman ang pagbabago sa diameter ng rol o sa pagbabago ng bilis sa ibang bahagi ng makina.

Ang multi-axis synchronization — kung saan ang dalawa o higit pang servo motor at mga drive ay kailangang panatilihin ang tiyak na ugnayan ng bilis o phase — ay isa pang larangan kung saan nagtatagumpay ang teknolohiyang ito. Ang mga electronic gearing at camming functions na nakabuilt sa mga modernong drive ay nagpapahintulot sa pagpapatupad ng mga kumplikadong mekanikal na ugnayan nang buo sa software, na nag-aalis sa backlash at mga isyu sa pagpapanatili na kaugnay ng mga pisikal na gearbox at cam.

Madalas Itanong

Maaari bang gumana ang isang servo drive kasama ang anumang servo motor?

Hindi nang walang maingat na pagkakasunod-sunod. Dapat na compatible ang drive sa power rating, mga katangian ng winding, at encoder interface ng motor. Ang paggamit ng pre-matched na servo kit mula sa parehong tagagawa ang pinakamaaasahang paraan, dahil ang mga parameter ng drive ay nakakonfigure na para sa partikular na motor na iyon, na binabawasan ang pagsisimula at nagtiyak ng matatag na closed-loop performance.

Ano ang pagkakaiba sa pagitan ng open-loop at closed-loop control sa mga servo motor at drive?

Sa open-loop na kontrol, ang controller ay nagpapadala ng utos at ipinapalagay na sinusunod ito ng motor nang walang pagpapatunay. Sa closed-loop na kontrol — na siyang pangunahing katangian ng mga servo motor at drive — ang drive ay patuloy na binabasa ang feedback mula sa encoder at tinatama ang anumang pagkakaiba sa pagitan ng utos at aktwal na posisyon, bilis, o torque. Dahil dito, mas tiyak at mas matibay ang mga closed-loop na sistema sa ilalim ng magkakaibang kondisyon ng karga.

Bakit ginagamit ang EtherCAT kasama ang mga servo motor at drive sa mga modernong makina?

Ang EtherCAT ay nagbibigay ng deterministikong, mababang-latency na komunikasyon sa pagitan ng controller ng makina at ng maramihang servo drive sa isang solong network. Ito ay nagpapahintulot ng tiyak na synchronisation ng multi-axis na galaw — na napakahalaga sa robotics, gantry systems, at koordinadong kagamitan sa pagmamanupaktura. Nagbibigay din ito ng mayamang real-time na diagnostics nang walang karagdagang wiring, na nagpapasimple sa parehong commissioning at patuloy na pagpapanatili.

Paano nakaaapekto ang resolusyon ng encoder sa pagganap ng mga servo motor at drive?

Ang mas mataas na resolusyon ng encoder ay nagbibigay sa drive ng mas detalyadong datos ng posisyon, na nagpapabuti sa kakayanan nito na matukoy at ikumpuni ang mga mali na may maliit na sukat. Ang resulta nito ay mas magkadikit na mga profile ng bilis, mas tiyak na katiyakan ng posisyon, at mas mainam na pagganap sa mababang bilis. Para sa mga aplikasyong nangangailangan ng katiyakan, pinipili ang mga absolute encoder na may mataas na resolusyon dahil ito ay nananatiling nag-iimbak ng datos ng posisyon kahit sa bawat pag-uulit ng pagkakabukas at pagkakapatay ng kuryente, kaya’t hindi na kailangan ang mga proseso ng homing tuwing pagsisimula.
