ESS57P Интегрирани Степпер Серво Мотори

ESS57 е нов тип интегриран моторен драйвер со гибридна серво система со можност за комуникација. Тоа користи напредни 32-битни високо performantni ARM чипови и технологија за затворен циклус контрола за спречување на губење на чекори, што осигурува прецизност на производот; високата скорост на намалување на моментот е многу помала од таа на традиционалните отворени циклус драйвери, значително подобрувајќи високоскоростната перформанса и моментот на стаперски мотори; тоа користи технологија за контрола на теков во зависност од тежината, ефективно намалувајќи зголемувањето на температурата на моторот и продужувајќи животот на моторот; содржи вградени сигнали за излез на упозорување за лесно надгледување и контрола од страна на главниот компјутер; функцијата за упозорување при надминат толерансија на позицијата осигурува безбедна работа на обработвачките уреди. Тоа е идеална надоградба на традиционалните отворени циклус стаперски драйвери и може да замени некои традиционални системи за АЦ серво по цена која е само 50% од цената на АЦ серво системите.

Опис

+86-13401517369

[email protected]

Опис

1.Особености

Адванцед 32-битна високо performansna ARM чипска и затворена лооп контрола технологија;
Работата е во режим на затворен лооп и не губи корак;
Подобрува излезниот момент и брзината на моторот;
Големината на токот се прилагодува интелигентно според натоварувањето, намалувајќи ја температурната повисока на моторот, заклучувајќи го токот на моторот, а пиковиот ток на затворениот лооп може да се регулира;
Се прilага на различни механички услови за оптоварување (вклучително и на оптоварување со лопатки со ниска тврдост), без неопходност да се прават промени во параметрите на придобивката;
После позиционирањето, споредната способност на нула брзина без вибрација;
Поддржува једносмечкa и двосмечка пулсна влезна сигнализација, најголемата одговорна фреквенција на пулсите може да достигне 200kHZ;
Поддржува 16 фиксирани броеви за поделба;
Прескорен диапазон: DC+24V~48V;
Заштита од надмерен ток, надмерно напон, позиција вон толеранца;

2.Електрични спецификации

Модел бр.	Агол на чекори	Должина на моторот	Тековна /Phase	Отпорност /Phase	Индуктивност /Phase	Задржувачки вртежен момент
Модел бр.	(°)	(L) мм	А	ω±10%	mH±20%	П.м.
ESS57-15	1.8	56	4.2	0.4	1.2	1.2
ESS57P-20	1.8	76	4	0.45	1.6	1.8
ESS57P-30	1.8	112	4.2	0.8	3.6	3

3.Електрични индикатори

Напојување	DC24 ~ 48V, препорачано напојување DC36V
Излезна струја	Пиков 6.0A ((токот се менува според тежината))
Логичка входна струја	7~16mA, препорачани 10mA
Фреквенција на пулсот	0 до 200KHz
Број на реда на енкодер	1000
Отпорност на изолација	≥ 500MΩ

4.Окружување на употреба и параметри

Метод на ладење	Природен ладење или надворешни радијатор
Окружување на употреба	Користете ја приликата.	Обидете се да избегнувате прав, масло и корозивни гасови
	Температура	0~40℃
	Влажност	40 до 90% RH
	Вибрација	5,9m/s2 Максимално
Температура на складирање	-20°C до 80°C

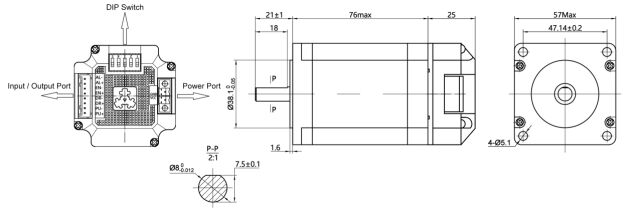

5.Дефиниција на интерфејсот

(1)Порт за внес на енергија

Номер на терминалот

Симбол

Име

Објаснете

+Vdc

Позитивен терминал на ДЦ енергоснабдевање

Дистанцијална струја + 24V ~ 48V

Препорачувано напојување со ток од едноставна струја + 36V

ГНД

Источен напој

земјата

(2)Порт за контролен сигнал

Номер на терминалот	Симбол	Име	Опис
1	ПУЛ+	Влез на импулс позитивен	Поддршка 5 ~ 24V
2	ПУЛ-	Влезот на пулсот е негативен
3	ДИР+	Позитивен влез во насока
4	ДИР-	Насочен негативен влез
5	EN+	Вклучете позитивен вход
6	EN-	Вклучете негативен вход
8	AL+	Сигналот за оповестување се извршува	Излазот на врата OC има сигнал за alarming за индикаторот за стандардно затворено, и нема сигнал за alarming за индикаторот за отворено.
9	AL-	Негативен излаз на сигналот за alarm

(3)Индикација на состојба

PWR: Индикаторско светлиште за моќ. Кога е вклучена моќта, зеленото индикаторско светлиште е вклучено.

ALM: Индикатор на неисправност. Црвеното светлине мига еднаш во течење од 3 секунди: надмалувачки или фазен кратер; црвеното светлине мига два пати засеко 3 секунди: наднапонска неисправност; црвеното светлине мига седум пати засеко 3 секунди: грешка во позицијата превзедува границите на тревогата.

6.Ставирање на прекинувачот на DIP

ESS57 Шестобитниот кодски прекидач се користи за поставување на времетраен период, насока на вртење на моторот и поделба на прецизност.

SW1, поставување на насоката на вртење на моторот. на=CW, изклучено=CCW.

SW2, SW3, SW4, SW5: поставување на поделбата.

Степени / круг	SW2	SW3	SW4	SW5
400	Вклучено	Вклучено	Вклучено	Вклучено
800	Изключено	Вклучено	Вклучено	Вклучено
1600	Вклучено	Изключено	Вклучено	Вклучено
3200	Изключено	Изключено	Вклучено	Вклучено
6400	Вклучено	Вклучено	Изключено	Вклучено
12800	Изключено	Вклучено	Изключено	Вклучено
25600	Вклучено	Изключено	Изключено	Вклучено
51200	Изключено	Изключено	Изключено	Вклучено
1000	Вклучено	Вклучено	Вклучено	Изключено
2000	Изключено	Вклучено	Вклучено	Изключено
4000	Вклучено	Изключено	Вклучено	Изключено
5000	Изключено	Изключено	Вклучено	Изключено
8000	Вклучено	Вклучено	Изключено	Изключено
10000	Изключено	Вклучено	Изключено	Изключено
20000	Вклучено	Изключено	Изключено	Изключено
40000	Изключено	Изключено	Изключено	Изключено
